全兼容数字高清 红苹果推出D1-D5矩阵

       近日，红苹果在致力于行业深入化发展和拓展销售渠道的同时，充分了解及分析市场需求前景，针对客户需求研制出领先于行业内的数字全高清矩阵PE90FH（D1— D5全兼容数字高清矩阵）。

       红苹果全高清数字矩阵针对监控行业视频接入数据较大，交换频繁，扩展需求方便的特性，设计了矩阵超高速背板结构，结合了高速差分背板和3Gbps串行无损视频数据交换，在较小空间内实现大容量视频接入和交换，总线结构易于扩展，满足系统不断升级的要求。

       PE90FH核心芯片基于FPGA高速处理芯片进行视频处理，利用该器件的高速接口、片内时钟处理、大容量视频缓存和高速DSP处理单元，可以完美处理高清视频数据，而不用像采用DSP或CPU处理视频那样担心频率太低而无法处理大量的数据。

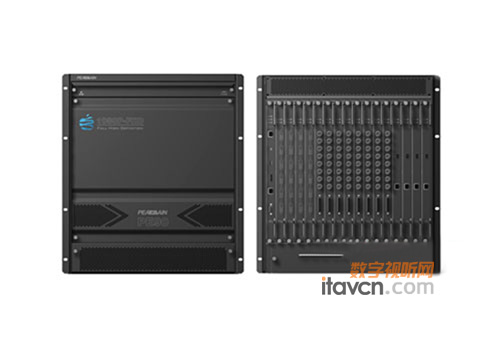

红苹果数字全高清矩阵PE90FH

       红苹果全高清数字矩阵支持传统的标清D1（480i 720*480）视频信号，分量D2 （480p 720*480）视频信号；同时支持高清D3（1080i 1920*1080）、高清D4（1080i 1280*720）视频信号；更支持全高清D5（1080P 1920*1080）视频信号。标清和分量视频信号采用AV接口输入；高清和全高清视频输入支持DVI接口、HDMI接口、IP接口。标清和高清输出采用DVI接口统一输出到大屏，方便管理和大屏切换应用。并且突破输入视频信号限制，真正做到高清、标清视频输入全兼容。视频输出采用了PHY+FPGA方式进行视频的接入处理，针对不同的结构仅需跟换PHY芯片即可进行处理，使矩阵具备了丰富的接口扩展能力。

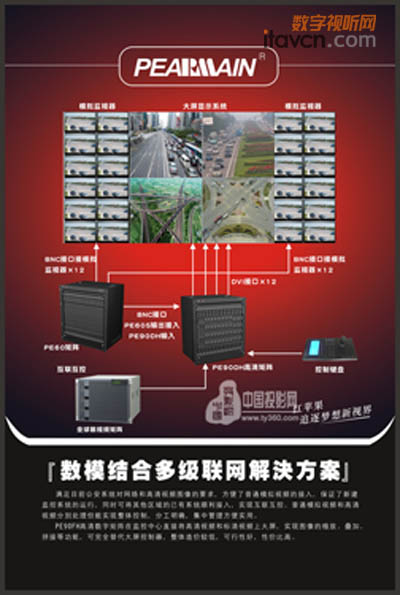

红苹果数模结合多级联网解决方案

红苹果PE90FH产品功能的基本介绍

       1、支持全高清（1920x1080@60p，3Gbps）视频交换，最大支持60路数字视频输入和任意多路网络视频输入。
  2、最大支持480路标清模拟视频输入。
   3、支持多种视频输入接口：高清视频YPbPr（RCA）接口、VGA、DVI、HDMI接口；标清CVBS信号接口 。
       4、输入分辨率最大支持1920x1080@60p，即最大带宽165MHz
   5、统一输出接口为DVI/HDMI，TMDS信号像素速率165MHz
   6、支持高清H.264网络视频数据解码，支持标准RTSP协议，最多同时解码64路视频流，解码能力最高支持Main Profile(1920x1080@30p)
   7、支持高清/标清、数字/模拟视频混合上墙，及屏幕任意位置可出现各种类型视频
   8、输出支持视频分割、缩放、叠加、拼接等图像处理功能，支持图像亮度、对比度调节，最大支持16路分割和拼接，即最大16屏拼接控制。
   9、支持图像的透明叠加，透明度256级，层数2
   10、支持输出屏幕任意位置叠加字符（ASCII字符+GB2312/18030字符集汉字和图形），颜色8bit（256色），透明度256级。
   11、支持多种管理接口，以太网、RS485、RS232。
   12、系统采用图形化方式配置和管理，最大限度方便系统管理、操作和维护。
   13、系统支持键盘操作和计算机管理两种方式。
   14、音频输入与视频对应，可使用配套音频箱完成音频切换。
    15、专用控制软件或用户可二次开发的SDK，方便用户系统集成
