大连捷成ELITE-1000处理器出击BIRTV2010

2010年08月24日 14:42   来源:中国数字视听网   作者:天使鱼   字体【

        2010年8月23-26日,每年一届的北京国际广播电影电视设备展览会(BIRTV)将在北京中国国际展览中心举行。在今年的BIRTV展会上, 作为广电行业中的领先者、具有重大影响力的品牌---大连捷成盛装参展,并且再次向海内外专业人士展现其高性价比的产品以及核心尖端的技术。为了适应市场变化、满足客户的需求,大连捷成通过多年的技术积累,目前已经成功研发出一系列的高/标清播控设备,如BHR-1600 高带宽(3Gbps)播出净/静切换器、PANDORA宽带视音频信号处理平台(可实现高标清台标发生、键控、嵌入音频响度控制及同步应急切换等功能)、ELITE-1000多画面处理器、MONLER多格式音频监听器等播控设备。

ELITE-1000多画面处理器

        ELITE-1000多格式多画面显示处理器,是一款结构紧凑,模块化设计,高分辨率的多画面监看平台,在一个1RU的机箱内最多可以实现16路视频信号(CVBS、HD-SDI、SD-SDI、DVI、VGA等)和16路音频信号(嵌入音频或模拟音频)的合成输出功能。

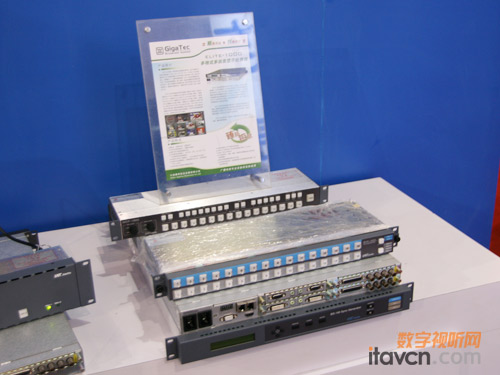

ELITE-1000多画面处理器

高稳定性、可靠性和安全性

        ELITE-1000采用纯硬件设计结构,无需操作系统支持,有效避免了基于“计算机+模块”系统设计的不稳定、总线带宽窄、知识产权保护性差及病毒威胁等一系列问题。ELITE-1000系统完全独立运行,采用业界领先的高端视音频处理芯片,内部自建核心运算机制,在保证系统高稳定性的前提下提供高品质的视音频输出效果。

        在纯硬件设计的基础上,系统还采用了专用机箱,使ELITE-1000可以适用于各种复杂的现场环境。内置的风冷组件上电强制散热,极大地增强了系统的可靠性。同时冗余式电源热备份的工作方式,保证了系统24/7持续无间断工作。

        另外,根据广电行业的信号特点,ELITE-1000应用了一整套可靠的检测手段,保证对静帧、嵌入式音频的SDI信号和数字音频信号丢失等错误的准确识别,并及时进行报警提示,便于用户对系统的管理和维护。

灵活的组合方式

         ELITE-1000采用灵活的模块化设计。每个机箱可同时插入四个输入模块,包括CVBS、HD-SDI、SD-SDI、DVI、VGA等多种信号格式的输入模块可供用户选择,对于标准的视频格式,支持自动侦测和识别。ELITE-1000可实现在不同的信号格式下从1路到16路画面的监看,不同格式的输入模块可以任意混插在同一机箱内。输出模块提供有一路HDMI的输出格式,分辨率支持高达1920×1080P,可配合主流的LCD/LED或PDP显示器完成显示。同时输出模块还支持1路HDMI嵌入音频输出和1路模拟立体声音频输出,每路输出音频可任意选择输入音源。

稳定的工作模式和灵活、多样的显示模式

        ELITE-1000内的各输入模块采用多总线并行处理的方式,对于输入的每一路视频信号单独进行处理,将不同格式视频信号统一格式后送到多画面合成模块进行画面合成。

         各输入模块支持对SDI信号嵌入音频的输入和模拟立体声输入两种音频输入方式,音频信号经由输入模块转换成统一的音频输入格式并计算其VU值、PPM值,经处理后的音频信号与视频信号同步输出给多画面合成模块。

         多画面合成模块将来自4个输入模块的视频信号按照显示模板进行画面合成,并完成音频VU表的画面叠加和音频输出。同时,多画面合成模块可存储16个标准显示模板和16个用户自定义显示模板,每个显示模板可任意配置成1个至16个显示子窗口,每个显示子窗口可任意选择输入视频源,方便用户使用。

多功能整合

        ELITE-1000支持TALLY提示、UMD动态源名跟随、VU/PPM表显示、时钟显示及校正等功能,便于用户掌握监控信号的状态。其中TALLY提示功能,通过GPI/O实现,输入模块为每路输入视频提供了TALLY信号输入接口和动态UMD源名输入接口,用户可根据需要选择使用;UMD源名跟随功能则采用国际主流的TSL协议,支持第三方矩阵或UMD控制器通过RS232/422直接驱动ELITE-1000显示监控信号的源名。

控制方式的多样化

         ELITE-1000支持前面板按键控制、RS-232/422串行接口及TCP/IP控制。配套的ELITE-1000窗口控制软件支持联机和脱机两种工作模式,除了方便客户自主设计显示模板还提供了全面的实时控制功能,并且所有参数都可通过软件设置。

         ELITE-1000平台广泛应用于广播电视系统中的演播室、主控机房、转播车、播控系统等,以及安防/监控/CCTV等的专业AV显示应用。

(编辑 小罗)
