士兰微电子发布音频解码芯片SC9688UA

【中国数字视听网讯】杭州士兰微电子公司近期发布一款针对音频解码市场应用的带有USB，SD卡和CD接口的音频解码芯片SC9688UA。该SoC芯片集成了音频解码功能，可直接解析存储在CD、USB盘和SD卡上的文件系统，自动识别和解码音频文件，并自动进行播放。另外，该芯片也支持将I2S输入的音频数据保存到USB盘、SD卡的文件系统中。芯片内嵌高性能MCU，对用户开发进行了完善的支持，可广泛应用于台式音响系统和车载音响系统等消费音频领域。

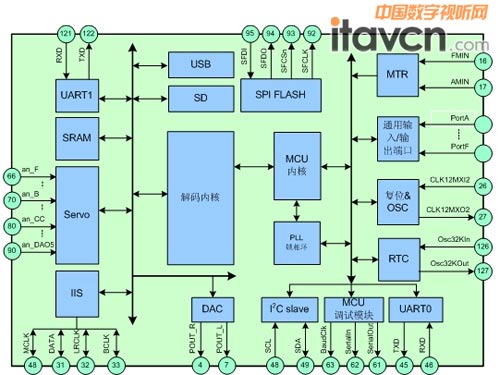

杭州士兰微电子音频解码芯片SC9688UA

SC9688UA集成了一个MCU核，一个解码内核和伺服控制模块。MCU核实现主控功能，MCU可以工作在32KHz，500KHz，1MHz，2MHz， 4MHz，8MHz，12MHz，16MHz等多种频率，内部RAM大小为256字节，可扩展内部RAM51字节，通过SPIFLASH，指令空间可扩展到8M字节。该MCU核内部集成保密存储模块，控制GPIO，Uart，SpiFlash，Key Board以及RTC和时钟等模块，MCU还可以根据寄存器掌控解码内核的状态，自动进行工作的开始，结束和复位等操作；该MCU核兼容MCS-51全部指令集，可以完善地支持用户的二次开发。

解码内核负责快速高效地对存储在CD，U盘或SD/MMC 卡上的音频文件进行解码，并通过内部18位DAC进行音乐播放。伺服控制模块支持CD-DA的直接播放，支持CDROM，CDROMXA格式的盘片。

SC9861在芯片中集成了USB2.0 Full Speed Host收发器，支持MSC规范，可播放存储在支持USB2.0 Full Speed协议的U盘中的音乐文件；集成了SD/MMC存储卡控制器，支持符合SD/MMC协议的存储卡，容量范围为32MB ~ 32GB，能够全面兼容目前主流的U Disk (包括普通U盘，移动硬盘等)、SD/MMC等多种存储介质。

此外，芯片支持MTR计数，包含IIS接口和四路6位ADC，可以支持按键，支持MCU唤醒功能；内置保密存储单元，支持对SPIFLASH 里的程序进行保密；集成RTC，单独供电，带万年历功能，带128字节保护RAM，可在主电路断电情况下保存信息。
