超高清4K转播车落户冰雪名城,黑龙江广播电视台实现跨越性发展
—BIRTV2019索尼成功交付黑龙江广播电视台超高清4K电视转播车—
车体外观
8月21日,BIRTV2019(2019北京国际广播电影电视设备展览会)展会首日,索尼中国专业系统集团隆重举办了黑龙江广播电视台超高清4K电视转播车交接仪式。黑龙江广播电视台副台长李皎、总工程师马晓波、技术发展部主任周宏飞、节目录制部主任林海波、节目录制部副主任王黎明,索尼公司高级副总裁河野弘、索尼影像产品及解决方案公司副总裁桐山宏志、索尼中国专业系统集团总裁本野桂、销售总监吴永全、华北区销售总监范宏军等领导出席。
出席嘉宾合影
交接仪式剪彩
交接车钥匙模型
在交接仪式上,索尼中国专业系统集团本野桂总裁首先代表索尼公司向黑龙江广播电视台领导在这辆巨无霸转播车建造过程中给与索尼公司的信任表达了最诚挚的感谢。他表示,“黑龙江广播电视台超高清4K电视转播车是全国技术领先的4K IP转播车,实现了具备多种形态全媒体节目内容制作和分发能力的超大型、超高清转播系统。整车全长17米,采用拖挂式双侧拉厢体结构。车内单独设置融媒体多功能区,满足全媒体融合生产制作能力。
因为黑龙江广播电视台领导和技术人员的无条件的支持和信赖, 索尼得以在项目初期就在车体内外饰和车内空间规划方面,采用了先进的专业设计理念并赋予该转播车一些独特的设计亮点: 例如设计主题选用“聚焦”与“光圈”的概念,透过光圈机械部分的操作组合,放大缩小来控制进光量进行拍摄,将这一过程抽象设计,对角连线分割抽象图形,将切割后的独立单元进行大小排列组合,布置在天棚主照明灯带两侧,在空间内塑造生命力与独特的科技、现代感,配合光束营造出简约、未来感意境。考虑到黑龙江寒冷的气候条件,摄像机光缆选用柔性光缆,车内履带选用金属材质。
索尼愿意支持黑龙江广播电视台未来应用这辆超高清4K转播车,转播国庆70周年、未来冬季奥运会、哈尔滨冰雪节庆典等一系列庆祝活动,并将鼎力支持黑龙江广播电视台面向未来的4K/8K/HDR等领域的发展。”
索尼中国专业系统集团总裁本野桂致辞
随后,代表黑龙江广播电视台参加本次交接仪式的李皎副台长在致辞中表示,“这台转播车从2018年9月上旬完成公开招标后,面临着新技术应用多,建设工期短等困难,但在索尼公司等合作伙伴的团结协作和共同努力下,今天这辆采用ST2110标准的全IP4K转播车顺利交付使用,达到了设计效果, 使我台4K转播水平走在了全国前列。
黑龙江广播电视台4K超高清电视转播车是由黑龙江省政府专项资金扶持的重点建设项目,这台车的交付使用,将提升重要新闻报道、体育赛事、大型文艺节目的4K超高清转播制作水平。这辆转播车配置了14个讯道的4300超高清摄像机,2套4800超高速超级慢动作摄像机、2套微波摄像机、以及多达24通道的EVS慢动作制作系统,完全达到了奥运会等顶级赛事和各类活动的转播标准。目前,我们已与冬奥组委会签署战略合作协议,这台转播车将在冬奥会4K转播中发挥重要作用,同时我们也愿意为全国广电同行在需要4K转播时提供支持和服务。”
黑龙江广播电视台李皎副台长致辞
航天新长征车厂提供高质量的车体制造,CE工作室提供全面的车体设计和项目精细化管理, 致力于和4K高质量同步的项目交付。
黑龙江广播电视台选择采用Sony IP live全系列系统解决方案和产品,系统满足ST2110标准的单流4K IP,本车采用混合构架设计,4K IP +HD SDI双链路分层制作。具备HDR高动态范围节目制作能力。IP系统设计符合ST2059,ST2022-7及ST2110等标准,利用PTP进行精准锁相。作为4K IP技术的促进者和引领者,Sony良好地支持开放的标准协议,并且有能力提供稳定安全的实时IP信号。整车系统规模为16讯道(HDC-4300x12+HDC-4800x2+微波x2),同时具备2个预留4K讯道,4个外来4K讯道,即最大可扩展到22个4K讯道。切换台系统采用Sony 4K/IP切换台XVS-8000,提供多格式处理能力,具备SDI/IP、UHD/HD混切功能。系统配备1套PWS-4500服务器,支持4通道4K播放/录制,可支持高清4x,6x,8x速,4K 2x速等功能。监视器采用Sony OLED为主的监视系统,实现精确的信号监看。系统支持SDI、IP多重格式信号交换。所有IP信号经过通用的华为交换机进行处理,LSM IP管理系统进行设备管理和净切换调度。Sony IP Live系统具有真正的系统冗余备份,系统中任何一个设备端口全部是双网口,并通过双交换机,双网络管理服务器,实现真正的IP双网络结构,保证直播的高安全性和高可靠性。系统充分发挥IP网络特点,实现视频、音频、同步和控制等系统的IP化传输和信号交换。
系统具有完整HDR/SDR同步制作能力,以S-Log3/BT.2020为核心进行4K/HDR高质量节目制作,并支持所有HDR/SDR/2020/709格式;或者在保持S-Log3高图像质量的同时,采用Sony推出的支持HLG输入输出的HLG_Live快捷制作流程。Sony摄像机为实现HDR/SDR同步制作而具备的重要功能即为“SDR增益”调整功能,这一功能能够对HDR和SDR信号路径之间的差异进行设置,为每一路4K和高清信号完美地配置必须的亮度范围。同时利用HDRC-4000 转换器,实现Sony“SR-Live”高质量4K Live HDR流程,即在不增加人员工位的条件下,制作高质量4K/HDR节目的同时实现HD/SDR的同播制作。
黑龙江广播电视台超高清4K电视转播车将用于制作强大的4K/HDR节目,系统主要设备包括:
1. 4K摄像机:
12套HDC-4300、2套HDC-4800、2套PXW-Z580
2. 4K IP切换台:
XVS-8000 4K/IP多格式切换台
3. 4K IP服务器:
1套PWS-4500 4K/IP多通道记录服务器
4. 4K IP机箱板卡:
2个NXL-FR316机箱,23块NXLK-IP50Y 4K/IP转换板卡
5. IP管理系统:
LSM IP Live高冗余双系统
6. 4K监视器:
PVM-X550
7. 4K HDR,SDR,双通道及格式交叉变换器
5台HDRC-4000
8. 核心交换机:
Huawei CE8850-64CQ,CE6865-48S8CQ
车内参观

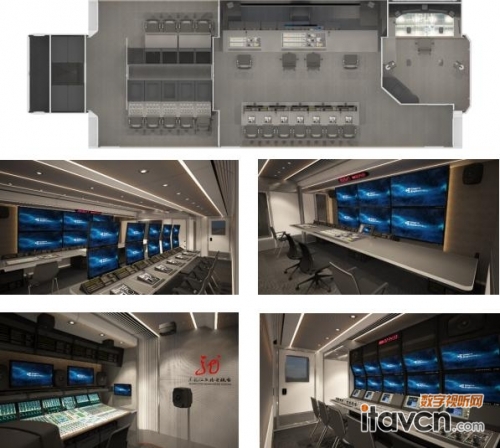

车内照片
