小间距LED产品共阴(负极)技术浅析

2019年10月25日 11:14  来源:中国数字视听网  字体【

【数字视听网讯】2019是小间距LED大发展的一年。在这一年里大家看到推出了不少的前沿技术,新一代的COB、TOPCOB、MinLED、MicorLED,尤其是倒装和共阴的出现似乎已经为未来LED的技术发展指明了一个方向。相比于倒装这一革命性技术实现批量化之前的这几年时间,共阴技术显得更接地气,也是近几年可以实实在在给这个市场带来技术提升的落地技术。那么,共阴技术到底是什么呢?这种技术的优势又是什么呢?

共阴技术的极性原理:

正为阳,负为阴。共阳就是将二极管的正极接在一起,由负极来驱动,那么共阴就是将二极管的负极接在一起,由正极来驱动。我们都知道,LED一颗灯珠由红、绿、蓝三种颜色的发光二极管构成,这些二极管通过各自驱动电路以极高的打开和关闭频率来点亮二极管,并通过这种方式让红、绿、蓝三种颜色的光相互混合,从而显示出我们自然界中的各种颜色。共阴技术就是一种供电驱动方式,简单讲就是三色二极管在电路设计上共用1个阴极(负极),把阳极(正极)设置控制电路,控制LED的供电,因此称之为“共阴”。

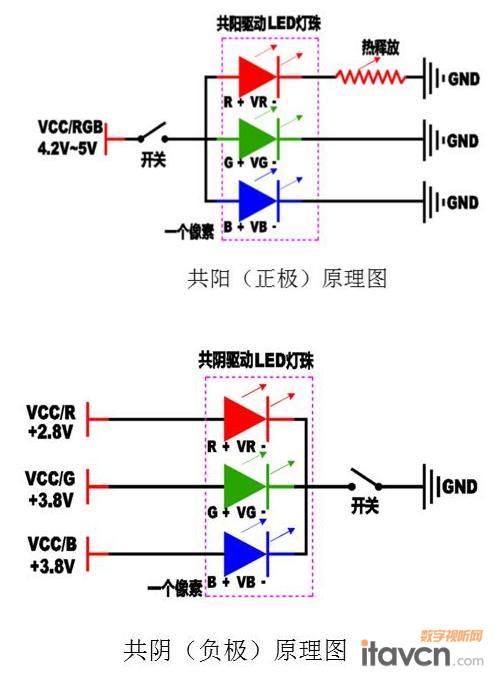

与之相对的,就是现在仍是主流技术的“共阳”技术。那共阴技术为何会带来诸多优势呢,我们先看下面的电路原理图:


从图中可以看出,原先是将二极管的正极接在一起统一供电,因此必须满足并联电路中电压最高二极管的要求,而对于电压要求低的二极管只能添加分压电阻,而分压电阻会产生功耗和热量。而采用共阴以后,我们可根据二极管对电压的不同要求直接供给不同的电压,从而无需在配置分压电阻。

共阴技术的优势:

可以将LED灯珠的工作电压由4.2-5V降低到2.8-3.3V,而显示亮度和显示效果却不受影响。这1V电压的降低带来了一系列的优势:

最直接的表现就是功耗降低了25%以上,共阳技术由于必须添加分压电阻因此很难做到这样的节能;

其次就是由于功耗的降低,从而使整屏的屏幕温度降得更低。由于发光二极管的稳定性和寿命与温度成反比,因此使得整屏LED具有了更高的可靠性和更长的寿命

最后就是共阴技术由于取消了多余的电阻,使得集成度进一步提升,更是减少了PCB的元器件数量,稳定性进一步得到提升。
