投影机叠加应用的使用技巧与注意事项

【数字视听网讯】叠加是投影机工程应用中最常见的方案之一，通过两台或多台亮度较低的投影机叠加投影，获得更高亮的投影显示效果，该方案较单台高亮投影有更高的性价比，施工简单，在叠加方案应用上，我们和大家分享如下使用技巧和注意事项。

投影机吊装方案优选：垂直吊装叠加>水平吊装叠加，需要提前考虑投影机的散热风道和散热空间要求。水平叠加对投影机吊架要求低，但更容易造成画面非线性畸形，对齐难度变大，可能需要用到投影机的点校正功能，或者借助第三方的校正设备。Beverly简版智能新品BL65SA，升级的核心功能就是无限的点校正功能，可以任意增加校正点的数量，请大家关注一下。垂直吊装叠加方案强烈建议搭配叠加专用吊架，可以简化安装调试过程，部分投影机有垂直方向的散热要求，垂直叠加时要留意投影机之间的散热空间要求。

点校正调整示意图(通过对应菜单增加和选择节点，并进行必要的拉伸，达到更精细校准画面的目的)

多台叠加涉及其中某单台投影机OSD调用，可以通过几种方式来实现：

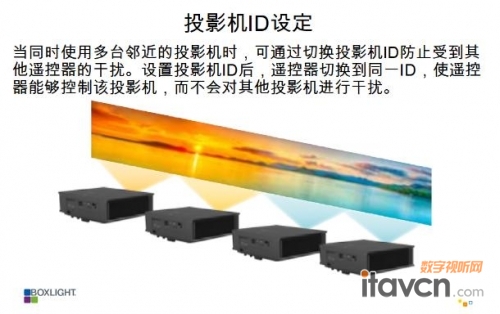

(1)使用投影机ID设置，让遥控器和投影机一一对应，投影机和遥控器必须设置相同的代码。例如:当使用代码 7 操作投影机时，遥控器的代码也必须切换为代码 7。

(2) 使用有线遥控功能，通过3.5mm音频线接入投影机有线遥控输入口与遥控器输入口，同时屏蔽掉投影机的红外遥控头(比如用电工黑胶带粘住红外遥控头)，BOXLIGHT全系列工程机支持有线遥控。

Beverly系列投影机即提供有线遥控输入接口(图示中标1处)，还提供有线遥控输出接口，实现投影机之间的串接。

需要注意的是，不同平台的投影机对音频线的接口定义要求不同，有可能会出现不通用的情况，在项目实施前应提前测试好。

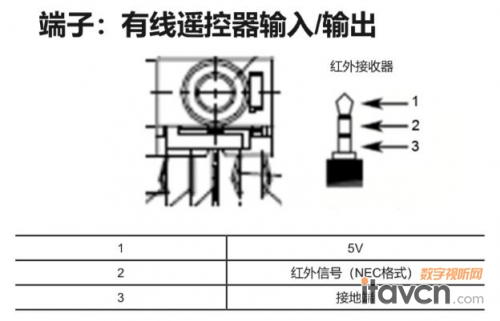

Beverly系列投影机有线遥控端子定义

(3) 在方便进行投影机面板操作的情况下，比如调试人员可以方便够到面板，或者按键面板没有被遮挡，可直接用投影机面板按键操作。为了避免投影机的误操作，部分投影机提供了遥控器或面板的锁定功能。

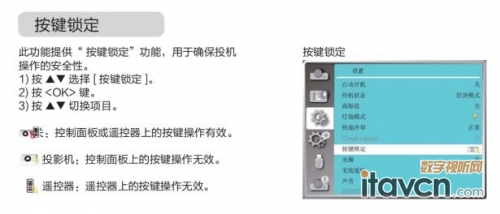

上图是Yosemite液晶工程系列的按键锁定的具体菜单，可以分别锁定面板

按键或者遥控器，当面板锁定且遥控器失效(比如设定了ID或遥控器故障)时，可以按照下面的操作步骤来解除按键锁定：投影机拔掉电源线，同时按住投影机面板上的“电源Power”键和“确认OK”键 ，按住不动插入电源线AC上电，投影机启动后再松开，按键锁定就解除了。

遥控器ID设定和复位的具体操作，以及投影机ID的具体设置方法

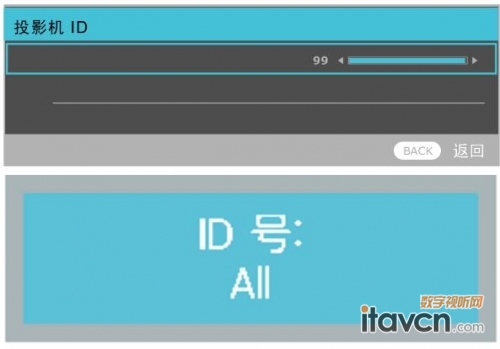

(1)Beverly系列：遥控器SET键长按3秒，指示灯亮，然后按对应的数字键，比如02，投影机OSD菜单“投影机ID”选项也选择到对应的ID，最多支持99组ID设定;若要急性ID设定复位，遥控器SET键长按3秒，指示灯亮，然后按00即可。

(2)Yellowstone/GrandCanyon单灯系列：以SU872为例，按下热键3秒后松开，然后在2秒内输入需要设置的ID号，比如数字键“9”和“9”，这样设置了投影机的ID号为99;如果要进行遥控器复位动作，按下热键3秒后松开，在2秒内依次输入数字键“0”和“0”即可。

(3)Monalisa/Yosemite系列：更改遥控器上的代码:长按OK键和遥控器上的数字键(1-9)中的其中一个键，超过5秒钟可切换代码。当遥控器上的灯开始闪烁时，证明代码设置成功;投影机OSD菜单对应ID设置在“设置”-“无线遥控”进行操作。如果需要复位，遥控器和投影机ID都选择0即可。

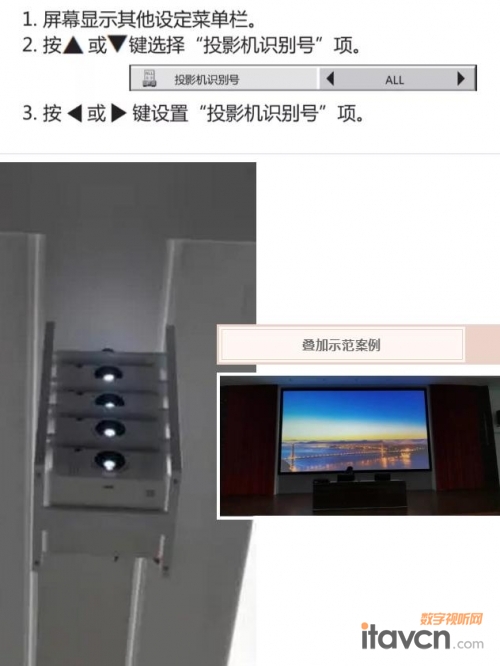

(4)GrandCanyon双灯系列：按住遥控器上的ID键后，再按下数字键(0-9)设置一个两位数，比如01或者10，投影机OSD菜单对应ID设置在“其他设定”-“投影机识别号”菜单进行操作，可以选择All或者数字01-63之间的二位数数值。如果遥控器ID需要复位，按住遥控器上的ID键键同时按住全部ALL键。
