液晶电视图像抖动故障应急维修方法

【数字视听网讯】一台TCL LE50D8810型液晶电视，刚开机时图像正常，约5min后图像上下抖动，只有屏幕最下面约1cm宽的区域无抖动现象，正常。

由现象可知，这是屏幕某侧Y轴线路异常所致。解决方法是更换该侧Y轴的TAB(安装有芯片的排线)。在没有压屏机的情况下，也有用撕下屏幕故障侧Y 轴TAB的方法来应急维修。对于三星屏而言，由于Y轴线路做在玻璃基板上，则可用断开逻辑板上的故障侧的CKV1~CKV3、CKVB1~CKVB3驱动信号来应急维修。

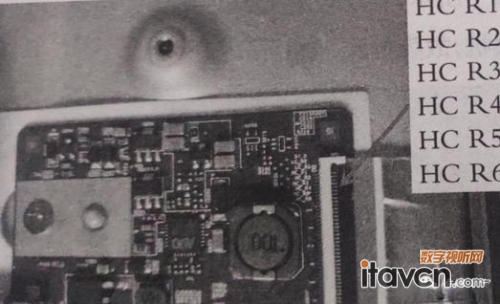

本机液晶屏采用的是AUO(台湾友达)公司生产的T500HVN01.0 型液晶屏。在故障出现后立即关机，分别拔下逻辑板到液晶屏边板的左右排线后再开机，发现拔下右侧排线后屏显图像上下抖动，拔下左侧排线后屏显图像正常，说明屏幕左侧Y轴线路有故障。其应急维修方法是断开行位移脉冲驱动信号到屏幕左侧Y轴线路的通路。该液晶屏的行位移脉冲驱动信号在逻辑板上的标注为HCR1~HCR6 ，如下图所示。

为了不破坏逻辑板上的线路,笔者在故障侧排线相关引脚(右边①~⑥脚)粘上透明胶带，如下图所示，以隔断驱动信号。装机试验，故障排除。

分析：为了有较高的透明度，液晶屏使用透明的金属氧化物ITO作为导线。但TTO的电阻率领高，电阻值方面就不如纯金属材料，加之液晶屏的左右距离较远，ITO的阻值就较大，从而影响画质。为了解决这一问题，一般液晶屏在屏幕左右都设有驱动电路，并同步工作，以减小ITO电阻值对画面的影响。如果屏幕一端Y轴驱动电路有故障的话，就会影响整个屏幕，从而出现横线、上下重影、上下抖动等现象。由于三星屏Y 轴驱动电路做在屏幕玻璃基板上，所以因散热不良导致上述故障较多。

上述维修方法常称为单边工作法，就是停止故障侧Y轴线路的工作，使其不影响整个屏幕的正常工作。这几年维修多台索尼、三星TCL、康佳电视机的记录看，单边工作法维修后屏幕正常使用长则两年以上，短则三四个月。说明单边工作法修复的机器，Y轴单边工作负荷较重，会影响其寿命。所以，请用户不使用电视机时最好关机;热天时在空调环境下使用。这都可延长液晶屏使用寿命。同时，单边工作法仅为应急维修法，如有条件，最好用压屏机更换故障TAB。
