实际项目中投影机及相关设备正确接地的重要性

2024年08月20日 08:53  来源:松下投影机  字体【

【数字视听网讯】在实际项目中应用时,单纯的只有一台投影机的情况非常少;更多的是投影机、电脑(服务器)主机,以及网络交换机、显示器、传感器等一些周边设备,集成到一个大的系统中。

这种情况下,各种设备的供电是否都具有良好的接地就显得尤为重要。如果不能保证各种设备的地都是同一个地,互相之间产生了电压差,就容易导致烧损投影机的某些接口、或元器件。(包括投影机以外其他设备也被烧损)

例子:投影机HDMI相关回路烧损

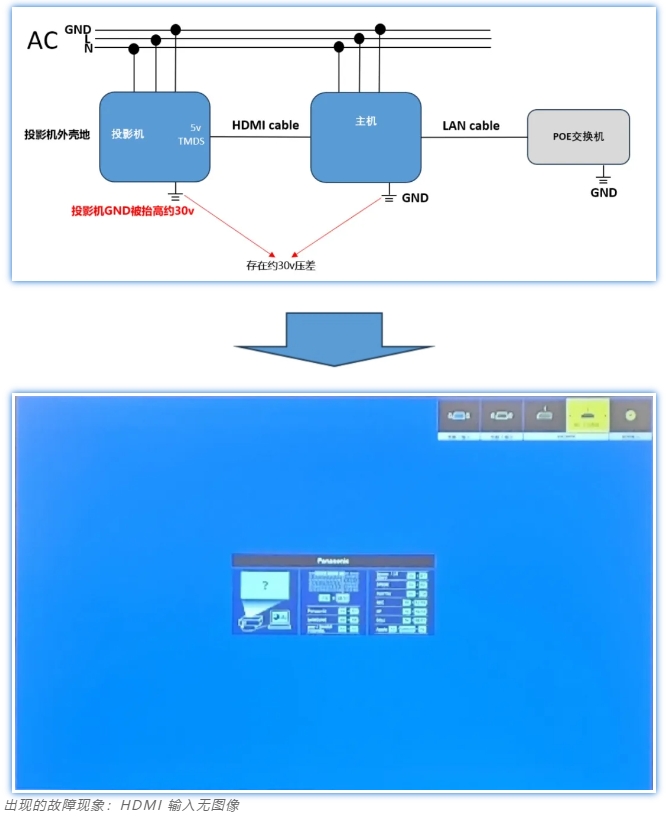

投影机与其他设备不在同一地上,地线之间存在电压差。


如上图连接方式▲

①正常通电状态下,投影机侧的地与主机侧的地是同一个地,无压差。

②地线之间的电压差,可能会造成电压超过HDMI EEPROM芯片要求,损坏芯片。

如何确认接地是否正确


原则

所有电源上的FG(地线)都需要良好的接入到同一个地中,所有电源的FG之间需要没有电压差或电压差很小。

确认方法

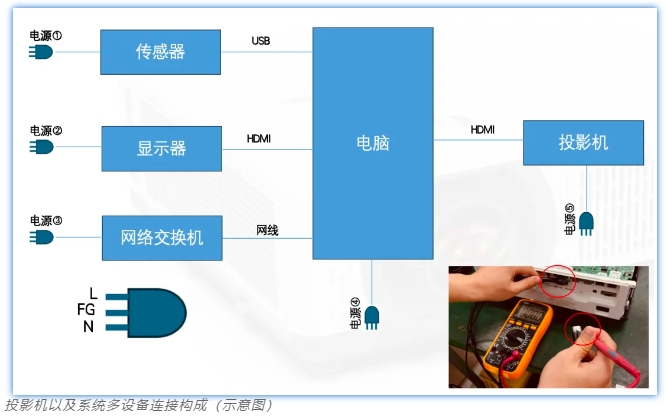

例如确认网络交换机电源③的接地和投影机的电源⑤是否有电压差

1.将电源③和电源⑤的插头插入到电源插座中,其他的电源①,电源②,电源④拔出电源插头。

2.连接交换机与电脑的网线。

3.将HDMI线靠近电脑一侧插入电脑的HDMI口,另外一侧悬空不连接投影机。

4.用电压表测量悬空一侧的HDMI口的金属外壳和投影机的HDMI口处金属外壳的电压差,如果没有电压差,或者电压差很小则合格。注意电压测试时需要直流档和交流档都进行测试。
