大连科迪Kd2800 RGB 宽带矩阵是专门为计算机显示信号及高分辨率图像信号的切换而设计的,带宽400MHz,规模可达128x128,3U以上矩阵均支持双电源和双控制系统。矩阵采用先进的模块化设计、插板式结构,将RGBHV 各分量信号独立传输,RGBHV 信号和音频信号可以混插在同一矩阵系统,统一控制,信号之间相互独立无干扰,所有电路板均支持热插拔,极大的方便了系统维护。
热备份双电源的系统设计全部采用热备份一体化开关电源,机箱内的两块电源板同时工作, 互为热备份,保证系统运行的连续性,极大地提高了系统的可靠性。该产品自推出以来,以其先进的设计结构和优异的系统性能得到众多用户的青睐,现已广泛应用于大屏幕投影、多媒体会议室等各种场合。

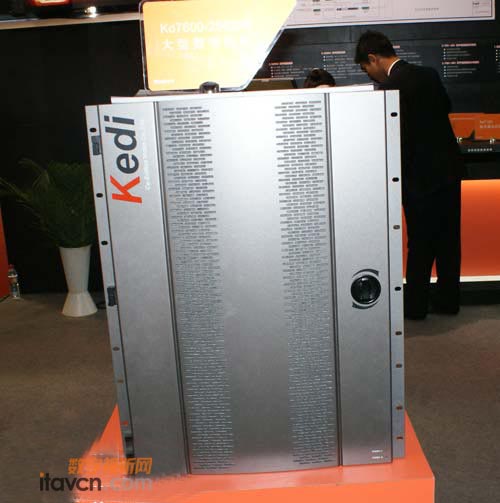

最新外观设计的大型矩阵
矩阵格式:
★ RGBHV矩阵
★ RGBHV及立体声音频矩阵
★ RGBHV、复合视频及立体声音频矩阵
★ 规模:4×1~4×4、8×1~8×16、16×1~16×32、24×4~24×24
32×4~32× 32、48×4~48×48、64×4~64×64、96×8~128×128★ 视频带宽:400MHz (-3dB),满载
★ 视频格式:RGBHV 、RGBS、 RGsB、RsGsBs 、YUV、Video
★ 音频格式:单声道、立体声(平衡、非平衡通用)
★ 场逆程切换、支持视频、音频单独或同时切换
★ 掉电记忆功能,保证数据永不丢失☆ 模块化设计、前插板式结构、支持热插拔(适合3U 以上机箱)
☆ 热备份双电源、双控制系统(适合3U 以上机箱)
☆ 掉电记忆功能,保证数据永不丢失
☆ 具有多个RS-232 控制端口,可选配遥控面板或接中控设备
☆ RS-422、RS-485、TCP/IP 网络控制接口(可选)
☆ RGBHV采用5BNC接口,视频采用BNC接口,音频采用三端压线接口
信号格式 | |
视频格式 | RGBHV、RGBS、RGsB、RsGsBs、YUV、Video |
音频格式 | 立体声音频(平衡、非平衡) |
视频特性 | |
带 宽 | 400MHz (-3dB),满载 |
连接形式 | 5BNC、BNC |
标准电平 | 1Vp-p |
最大电平 | 0.5-2.0Vp-p |
阻 抗 | 75Ω |
增 益 | 0dB |
增益稳定度 | <±0.1dB |
频率响应 | <±0.1 dB至6MHz |
信 噪 比 | >70 dB (未加权) |
K -系数 | <±0.1% |
微分增益 | <0.15%(10-90%APL) @4.43MHz |
微分相位 | <0.15°(10-90%APL) @4.43MHz |
串 扰 | < -60 dB @4.43MHz |
切换速度 | 200ns |
色/亮增益差 | <±1% |
色/亮延时差 | <±3 ns |
回波损耗 | >30dB至5MHz |
输入电平 | T T L 电平/高阻 |
输出电平 | T T L 电平/33欧姆 |
音频特性 | |
连接形式 | 3Pin 平衡/非平衡 |
电 平 | +20dBu 最大 |
输入阻抗 | 高阻 |
共模抑制比 | >60 dB 20Hz至20KHz |
音频带宽 | 20Hz 到50KHz |
增 益 | 平衡音频0dB |
非平衡音频 -6 dB | |
增益稳定度 | <±0.1dB |
总谐波失真+噪音 | 0.03%@1KHz(额定电压下) |
频率响应 | <±0.25dB 20Hz 至20KHz |
噪 音 | <-80dB (20KHz 加权,RMS) |
串 扰 | <-80dB 典型值至20K |
通用数据 | |
尺 寸 | 19英寸宽(482.6mm)、1U高(44mm) 、深(350mm) |
19英寸宽(482.6mm)、3U高(132mm) 、深(240mm) | |
19英寸宽(482.6mm)、6U高(264mm) 、深(380mm) | |
面板尺寸 | 19英寸宽(482.6mm)、1U高(44mm) 、深(110mm) |
串口形式 | RS-232、9pin 接口、2-RX、3-TX、5GND |
协议格式 | 9600 波特、8位、1位停止位、无校验位 |
可选串口 | TCP/IP 、RS-422、RS-485 |
工作湿度 | 10%-70% |
工作温度 | 0℃-45℃ |
存储温度 | -20℃-70℃ |
存储湿度 | 0-90%,不结露 |
电 源 | 100-240V/AC 50/60Hz |
功 率 | 1U 25W、3U 40W、6U 及6U 以上200W |
