　　将光学组件分离后，我们可以看到在奥图码PK-101主基板上的两个LSI比较明显，其中一个是图形处理LSI，由于台湾的伟诠电子生产，14×14mm规格的包装封装，另一个DMD驱动LSI则由美国TI生产。

被拆除光学模组以及基底的投影机底部

　　TI DLP微型芯片组为0.17英寸DMD，尺寸随着像素数的减少而下降，分辨率为480×320，同时，尺寸为14×14mm的驱动LSI。

DMD芯片及周边

　　DMD被安装在一个小的基板上，通过一个连接线与主基板连接。使用DMD作为显示要素的投影机通常要使用有韧性的主基板连接DMD。

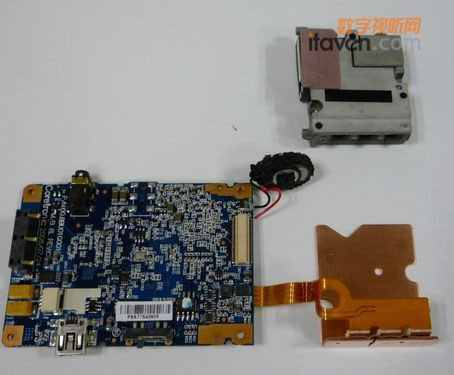

被分离的光学组件、主基板和散热铜片

　　连接模组的这个铜片主要是用来为LED光源后部散热的。这款投影机被设计为了散热通过散热片传导到金属底盘在投影机铜片表层。因为这个装置，奥图码PK101没有空气冷却风扇或者风道，只有扬声器孔。

三色LED灯

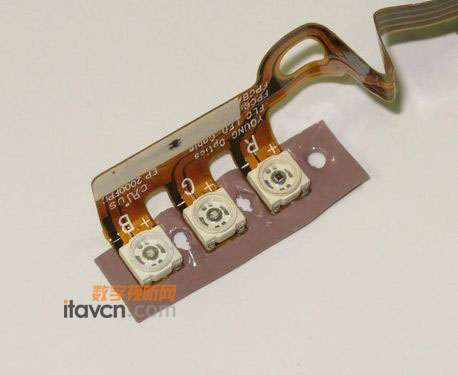

　　粘在铜片上的红、绿、蓝色LED光源随着薄片一起取下。光源上的有韧性主基板被封装，带着扬明光学LOGO。LED光源的生产商，应该也是由台湾生产的，不过并没有明确的品牌标示。

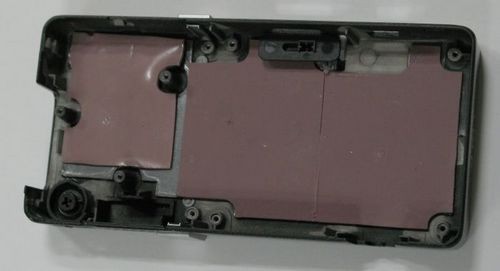

投影机盖上的铜片用来提升散热效果，给底盘散热。

　　LED光源不是唯一的热源，DMD的驱动LSI以及图像处理LSI都是热量源头。因此类似的散热片设计也设计在这些部件附近。可以直接对DMD的驱动LSI以及图像处理LSI进行散热。

投影的秘密核心：光学组件

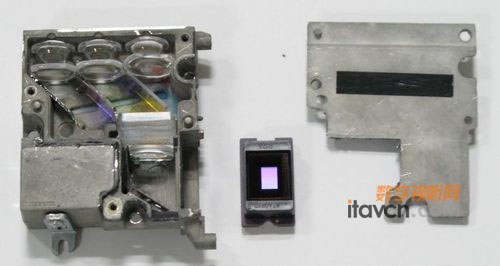

　　我们最后打开光学组件，这个光学模组的光学部分是相当有特色。从上面的图片看，设计的非常紧凑，使用的都是非常小的透镜。

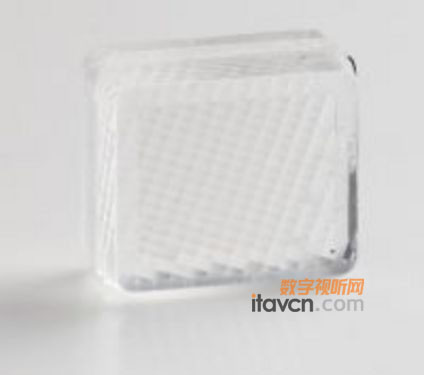

上面是有序排列的网格状透镜

　　这个透镜的作用是对光线进行处理，使之直接照射到DMD的微镜上。将水平或者垂直等各个方向的光线有效进入DMD的微镜上。提高光线的利用率。

总结：

　　至此，奥图码PK-101的拆解工作结束。通过拆机，我们将紧凑小巧的手持投影机内部的光学组件一一展现在大家面前，同时也通过讲解对这些部件的作用进行了说明。与普通的投影机相比，应该有个部件也都存在，只是由于机身体积更小，因此无论是芯片组还是透镜的尺寸也非常小，各部件之间的联系也更加紧密。
