最小手持投影奥图码PK-101拆解！

2009年01月15日 09:29 july

在刚刚结束的美国CES2009国际消费电子展会上，众多的投影机品牌纷纷展出了自己的手持投影机，各有特色。其中既有手机体积大小的，也有可折叠。而作为第一款正式上市销售的手持投影机，奥图码PK-101也在展会上亮相，并获得了CES 2009“影像显示器”类“设计暨工程创新奖” (CES 2009 Innovations Design and Engineering Award)，一时间成为了本届消费电子展会炙手可热的产品。而与此同时，国外媒体在近期也放出了这款热门单品的独家拆解照片。

　　究竟时尚紧凑的手持投影机奥图码PK-101内部结构如何？是怎么样把众多的投影部件集成到如此小的机身上的呢？下面我们通过拆解图片来详细了解。

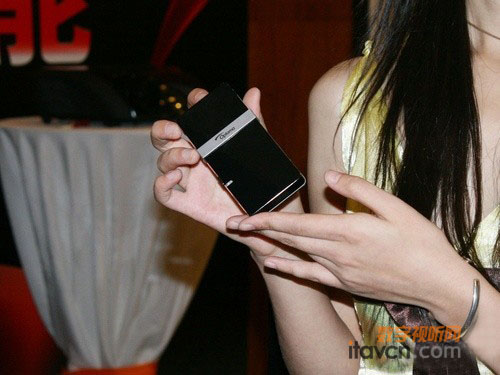

2008年10月末在国内发布的手持投影机奥图码PK-101

●奥图码PK-101开盖

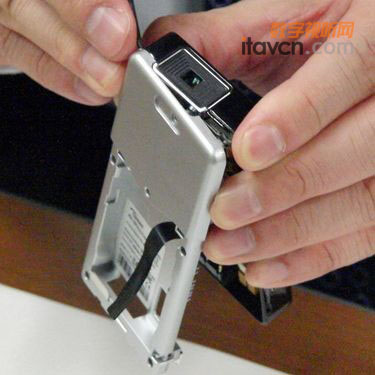

　　首先，将奥图码PK-101投影机后部的电池盖取下，我们可以看到内置了类似手机一样的锂电池。

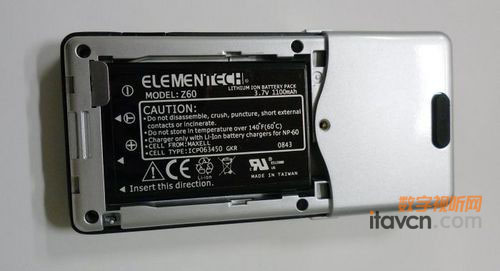

奥图码PK-101后盖，电池容量为3.7V，1100mAh

　　然后，我们取下投影机上的螺丝，打开投影机内部，将其分离成两部分，前部后部以及各部件。内部的结构可以很清楚的看到，包括一个光学模组和一个主基板。

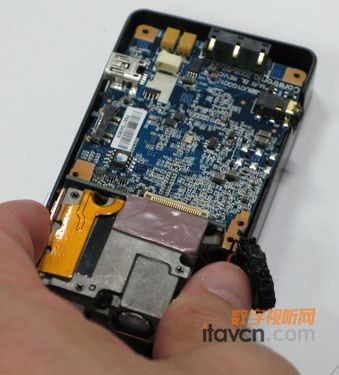

奥图码PK-101主基板和光学组件

　　光学模组包括显示部件，例如DMD芯片和LED光源以及一个专门的光学部分。而主基板则包括DMD驱动LSI以及其他电子部件。
