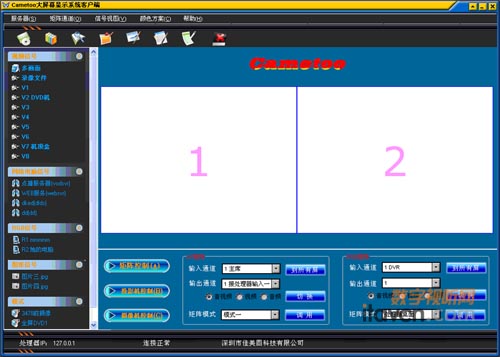

2. 可在局域网的任一台电脑上运行客户端MSPclient.exe，结果如图二。

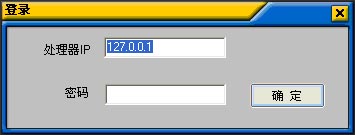

3. 运行客户端时会要求输入密码，初始密码为空，登录界面如图三。

4. 图二中，右上角的方格代表投影墙，每一个编号的方格代表一台投影机；左边为信号列表，右下方为设备控制面板。
5. 打开信号及显示窗口的放大缩小，只要用鼠标把左边树形信号节点拖到模拟屏（方格）上，就会在拼墙上相应位置以窗口显示，并在模拟屏上生成对应的模拟窗口，用鼠标移动、放大、缩小模拟窗口，就可改变拼墙上实际窗口的大小和位置。把鼠标移到模拟窗口边沿，鼠标变为双箭头，按下拖动即可改变大小，鼠标位置在模拟窗口里面时，形状为十字，按下拖动即可改变位置。

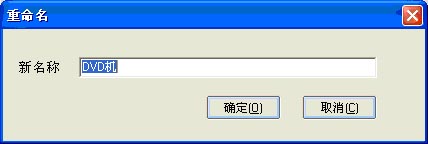

6. 对各路信号进行命名，以方便记忆，在相应信号节点上用右键菜单，如图四、图五。

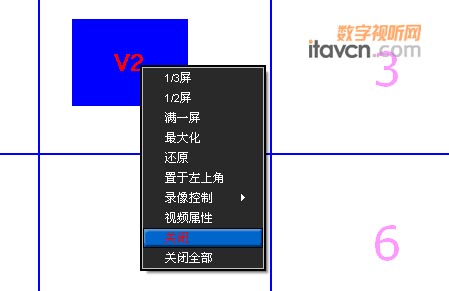

7. 模拟窗口的右键菜单如图六。可迅速改变窗口的大小和位置，视频属性可调节亮度、对比度等。关闭窗口等操作。

 8. 视频多画面，选定一些视频信号，在选定的屏幕上，一次性以指定的排列方式打开。使用非常方便，该功能很实用，在大部分工程中，得到了用户的赞赏，操作如：把“多画面”节点拖到方格中，弹出图七对话框，并进行如该图的设置，那么就可一次性在屏2、3、6、7上用窗口以2行3列的排列方式，打开视频1、3、6、7、8、9，结果如图八。

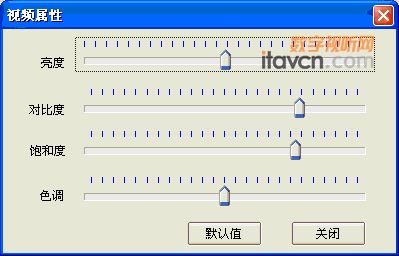

9. 视频可分别调节亮度、对比度等属性，请使用如图六的右键菜单，对话框如图九。

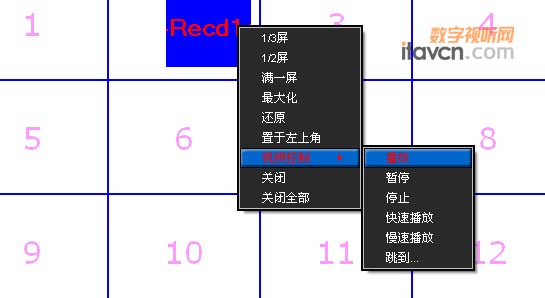

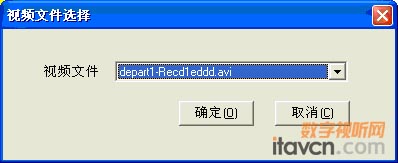

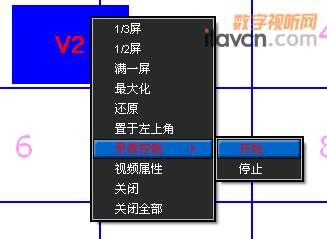

10. 录像文件，本系统对视频除了实现拼接显示外，还支持视频文件录制，在相应视频模拟窗口上使用如图十的菜单即可。要播放录像文件时，请先停止相应文件的录制，将“录像文件”节点拖放到拼墙模拟方格上，就会弹出如图十一的对话框，选择相应的文件后确定即可。在相应模拟窗口上用右键菜单即可对播放进行控制，如图十二。

11. 网络电脑信号，通过网络虚拟屏幕功能(软件采集)，可把局域网中任一台电脑的画面以窗口的方式显示在拼墙上，可同时显示多台，窗口可任意放大、缩小、全屏漫游、跨屏、叠加。可在控制中心软件上添加多个网络计算机节点，如图十三、图十四。添加后先在被抓的电脑上运行” 网络抓屏服务端”的RComputer.exe，再把相应图标拖到方格上即可。

11. 网络电脑信号，通过网络虚拟屏幕功能(软件采集)，可把局域网中任一台电脑的画面以窗口的方式显示在拼墙上，可同时显示多台，窗口可任意放大、缩小、全屏漫游、跨屏、叠加。可在控制中心软件上添加多个网络计算机节点，如图十三、图十四。添加后先在被抓的电脑上运行” 网络抓屏服务端”的RComputer.exe，再把相应图标拖到方格上即可。

12. RGB（电脑信号）输入，可同时输入多路RGB信号，通过硬件实时采集，将其它电脑的画面以窗口方式在拼墙上实现拼接显示，窗口可任意放大、缩小、全屏漫游、跨屏、叠加。
13. 图形信号，如图十五，对应服务端的文件夹“将播放图片文件”里的图片文件，请将要播放的文件复制到此文件夹里，以后只要把图标拖到方格上，就可在投影墙上显示相应的图片，支持jpg、jpeg、bmp等多种格式，图片可自动切换，窗口可任意放大、缩小、全屏漫游、跨屏、叠加。


14. 保存模式，如图十六、图十七，可把当前拼墙上的窗口布局保存起来，保存后就会在模式列表中增加相应的节点，以后只要把该节点拖放到方格（模拟墙）上，就可还原当前布局。从而简化了操作，提高了效率。并可保存任意多组。

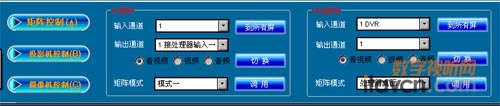

15. AV、RGB矩阵控制，如图十八，可支持各种品牌的矩阵，可分别对音频、视频进行切换，或音视频同时切换。可给每路输入、输出通道进行命名，以方便记忆。“到所有屏”功能，可把某路输入输出到每个屏上，让每个屏都显示相同的信号；“矩阵模式”功能，可对AV、RGB矩阵分别定义5组矩阵模式，比如可定义模式一为：输入8到输出1，输入7到输出2，输入16到输出3，输入1到输出5，那么以后只要调用该模式，这些通道就会一次性全部进行切换。非常方便。通讯协议设置请参考系统设置部分。

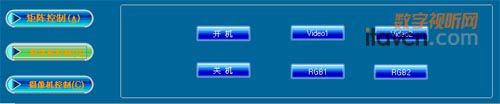

16. 可对拼墙（投影机）进行控制，如图十九，开、关机，信号切换。通讯协议设置请参考系统设置部分。

17. 摄像机控制，如图二十，请先在摄像机下拉列表中选择要操作的摄像机。通讯协议设置请参考系统设置部分。

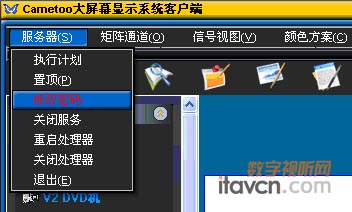

18. 可通过控制中心，远程关闭、重启拼接处理器，如图二十一。

19. 置顶功能，请参考图二十一，可使软件窗口永远处于最顶端，从而不会被其它窗口覆盖。

20. 可自定义颜色方案，如图二十二。

21. 可以用三种视图显示信号列表，如图二十三。

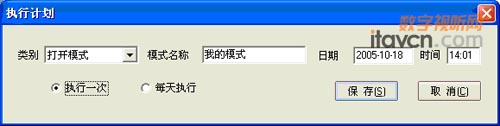

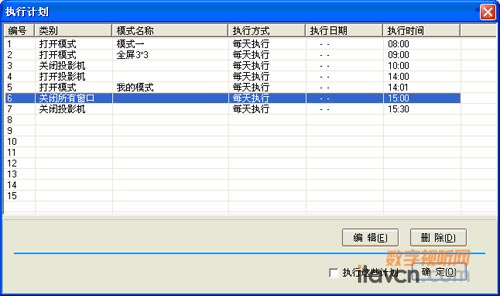

22. “执行计划”功能，如图二十四、图二十五，使您方便设置处理器进行一些定时自动操作。每条执行计划，可指定为在某天的某个时间执行（一次），也可指定为在每天的某个时间执行（多次）。比如，您希望，每天，08:00自动打开模式“模式一”，09：00自动打开模式“全屏3*3”，10：00自动关闭投影机，到14:00再自动打开投影机，并在14:01打开模式“我的模式”，到15:00，关闭所有窗口，到15:30自动关闭投影机。那么只要您如图二十四，进行设置，就可实现。或许您会说，希望以全屏方式自动打开第一路视频，这很容易，只要设置好，保存为模式，自动打开模式就可以了。

23. 可和快思聪、AMX等中控系统进行通讯。中控系统可打开拼接处理器的模式，可通过拼接处理器，控制AV、RGB矩阵，控制投影机。请将中控主机的串口连接到处理器的COM1，波特率为9600，无奇偶校验，停止位1，通讯协议如下：
1) 打开模式：mod+模式名，如要打开名为“我的模式”的模式，代码为mod我的模式。
2) 关闭处理器：mspshutdown
3) 重启处理器：msprestart


•
