“以技术服务客户”的设计理念
http://www.itavcn.com     2009-12-14    来源:中国数字视听网    作者:张勇



图片5.1

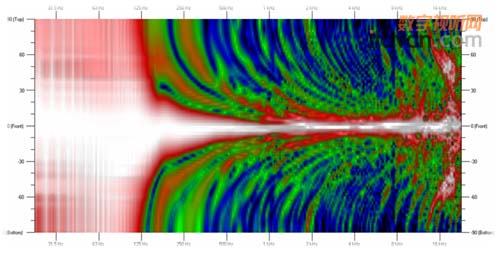

一只Entasys全频音箱在50米处阵列特性图像

图片5.2

一只Entasys全频音箱叠加两只Entasys低频音箱在50米处的阵列特性图像

下面让我们一起看两个Entasys柱体音箱的设计实例。
        实例一:图片6是一个低天花板的小型会议室。平时用于会议,演讲,视频播放,和小型的演出。它的讲台(或称它为舞台)在房间的中间,靠着后墙。墙高2.4米。 在经过一些房间声学处理后,房间的中频率混响时间在0.5到0.9秒之间。房间的声音系统主要用于语音扩声和音乐回放。 天花板的高度和听音区的范围决定了使用柱体音箱来建造主声音系统是最好的选择。由于房间的混响时间相对较短,所以不需要叠加Entasys 低频音箱。在房间两侧墙面各安装一只Entasys全频率音箱。它的120度的横向覆盖范围使每一排座位都得到了一个平均的直达声覆盖。在Entasys全频音箱下的两只Community VLF208狭槽负载式超低音箱为音乐回放提供出色的低频。 图片7 显示了一只Entasys全频音箱1000Hz到4000Hz的纵向覆盖图像。图片8显示了Entasys系统500Hz到2000Hz的平面覆盖图像(图片中所显示的直达声压级,为客户要求的实际人耳听音设计标准,并非系统最大输出声压级)。在图片中我们可以看到,在90%的听音区域中,直达声覆盖率变化不超过+-1.5dB。 在完成系统安装和调试后,实地测量结果为:听音区域宽频率最大声压级稳定在101-105dB之间. 2000Hz的STI是0.68 。


低天花板的小型会议室

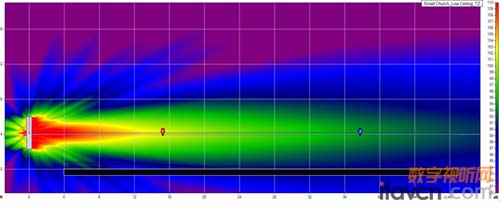

一只Entasys全频音箱1000Hz到4000Hz的纵向覆盖图像

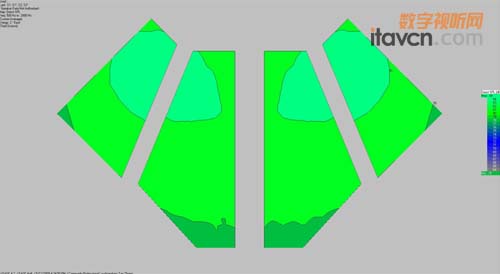

Entasys系统500Hz到2000Hz的平面覆盖图像

实例二:图片9是一个带楼厅的拱顶式建筑
        拱形天顶,中频混响时间大约是2秒钟,500Hz以下的混响时间长达3.5-4秒。声音系统用于语音扩大和音乐回放。因为楼厅听音区需要得到和一楼听音区近似的声音效果,所以设计一个复合覆盖面音箱系统是首先需要考虑的。 由于房间混响时间长,叠加一只低频音箱,用于增加柱体阵列长度,以加强200Hz以下的低频控制,减少低音的泄漏与反射,同时创建一个复合的覆盖面。基于以上实际情况,在舞台的两侧安装五只Entasys 音箱,用他们来覆盖楼厅听音区和一楼听音区,将会得到一个平均的声压级覆盖,和理想的SIT。音箱从上到下的排列为:上弯曲全频音箱-垂直全频音箱-低频音箱-垂直全频音箱-下弯曲全频音箱。在Entasys全频音箱下方的两只Community VLF212狭槽负载式超低音箱为音乐回放提供出色的低频。图片10 是Entasys 柱体阵列1000Hz到4000Hz的 纵向覆盖图像,从图片中我们可以看到两个分离的覆盖范围。图片11是Entasys 系统 500Hz到2000Hz的平面覆盖图像。在完成系统安装调试后,实地测量结果为:一楼前排听音区宽频最大声压级为107dB SPL, 后排听音区宽频最大声压级为102dB SPL. 楼厅听音区宽频最大声压级为101-102 dB SPL. 2000Hz STI 为0.52。

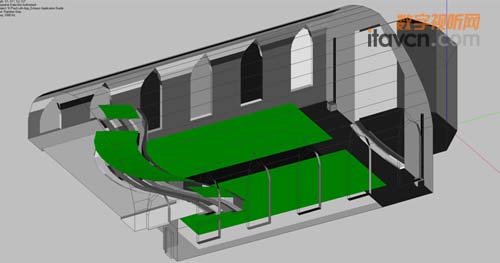

带楼厅的拱顶式建筑

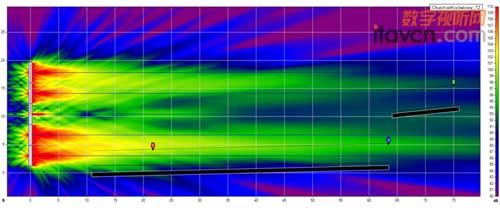

 Entasys 柱体阵列1000Hz到4000Hz的 纵向覆盖图像

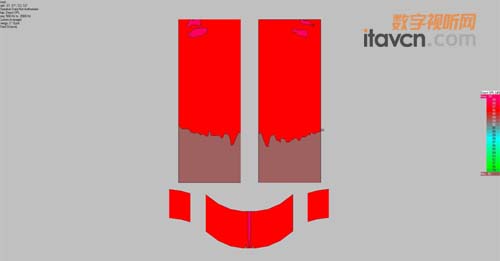

Entasys 系统 500Hz到2000Hz的平面覆盖图像

        两个应用实例是远远不能把柱体音箱的应用优势完全表现出来的。但是, 我希望通过这一次的讨论,使大家对柱体音箱有一次较为全面的认识。在设计以柱体音箱为主的声音系统时,更好的发挥它们的优势, 去解决复杂声学环境带给扩声系统的一系列问题。如果你对Community Entasys柱体音箱的设计和应用有更多的兴趣。 请到Community音响公司的官方网站下载Entasys的说明书,和Enytasys设计应用指导。它们的网址如下:

Entasys说明书
http://www.communitypro.com/files/literature/manuals/ENTASYS_MAN.pdf

Entasys设计应用指导
http://www.communitypro.com/files/literature/guides/ENTASYS_AP_GUIDE.pdf

 (编辑 小罗)
