名词解释：液晶面板背照灯 backlight

液晶面板的显示性能受面板中的照明的影响很大。而且照明占有较高的成本。根据面板的种类，照明大致分为背照灯(Backlight)和前照灯(Frontlight)。目前的主流为背照灯，主要用于透过型液晶面板和半透过型液晶面板。前照灯在质量和性能方面尚不完善。下面以背照灯为例，介绍其构造、部材以及光源种类等。移动产品使用的中小型液晶面板和电视机使用的大型液晶面板，在技术方向性上各不相同。

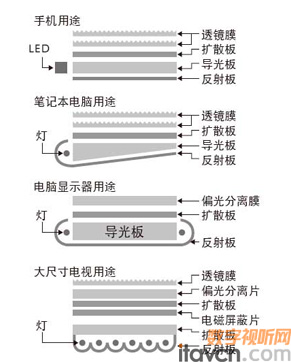

具有代表性的背照灯构造

背照灯广义上指背照灯单元，狭义上指单元中使用的光源。这里将介绍包括光源在内的背照灯单元整体。单元整体的构造因用途而异，移动产品、笔记本电脑、显示器以及电视机使用的背照灯单元构造都各不相同，不过基本功能都是使线状光源发出的光通过各种薄膜，形成均匀的面状发光。

光源的配置分为“边缘发光型”和“直下型”。边缘发光型主要用于手机和笔记本电脑等。是在背照灯单元的一端设置光源的方法。具有容易实现薄型化的特点。不过，为了使光线均匀地遍布整个面板，需要组合使用各种薄膜。直下型主要用于大型电视等。直下型是在背照灯单元的背面设置光源。由于可大量排列光源，因此具有容易提高亮度的特点。不过，直下型存在单元变厚、成本较高的问题。

构成背照灯单元的部材有很多。包括导光板(Light Guide Plate)、扩散板(Diffuser)、反射板(Reflection Sheet)、电磁波屏蔽片(Electromagnetic Wave Shield Sheet)以及逆变器(Inverter)等。光源将另行介绍（参阅光源）。导光板的作用是将光源输出的光线扩大到整个面板。扩散板为进一步扩散导光板向面板整体送来的光线，以及扩散从直下型的多个光源发出的光线的薄膜，使光均匀地遍布整个画面。反射板的作用是，为了有效利用光源输出的光线，将光线反射向面板。电磁波屏蔽片是用来屏蔽光源发出的电磁波的薄片。

逆变器是使光源发光所不可缺少的部件。一般来说光源有冷阴极荧光管(Cold Cathode Fluorescent Lamp:CCFL)等种类，但要想使其发光，需要1000V以上的交流电压。产生交流电压的就是逆变器。在大型电视等产品中，随着光源数量的增加，逆变器的数量也必须相应增加。
