如何实现LED显示屏和液晶电视同步显示

【中国数字视听网讯】在某些场合，会要求LED显示屏和液晶电视、投影仪等设备同步显示，即在这些设备上播放完全相同的内容。很多用户认为用视频处理器的DVI和VGA输出分别接LED显示屏和其他设备即可，实际因为LED显示屏宽度高度为任意值，要用到两台视频处理器。我们从下面这个例子说明具体实现方式和注意事项。

一. 现场条件：

1. 1块LED全彩屏，1152*736像素点阵

2. 2台42''液晶电视（VGA输入接口）

3. 输入信号包括：1路计算机DVI输入图像、1路高清机顶盒接入数字电视信号、1路现场摄像视频输入

二. 显示要求:

LED显示屏和两台液晶电视可通过切换选择同步显示输入信号中的1路

三. 实现:

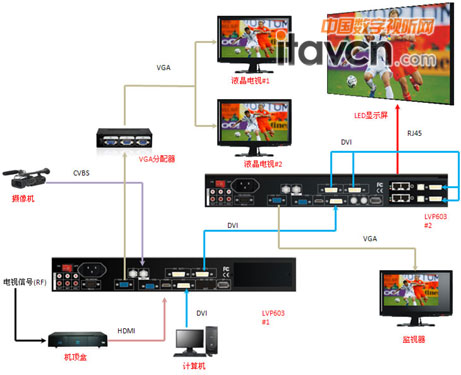

采用了两台视频处理器，所有输入信号接入第一台视频处理器，VGA输出信号通过分配器接入两台液晶电视，DVI输出信号再经过第二台视频处理器缩放后接入发送卡连接LED显示屏。接线图如下

不能只使用一台处理器的原因：如使实际分辨率为1152*736的LED显示屏满屏显示输入信号，则液晶电视会出现无法满屏显示的情况，如接线图中监视器显示效果。

四. 注意事项:

1.两台处理器的输出分辨率都设为1280*1024 60Hz，第一台处理器输出宽度高度为默认的1280和1024，第二台处理器输出高度和宽度设为1152和736；

2.计算机播放相关视频、文字时只能使用满屏播放，用开窗口播放则会将窗口以外的内容显示在液晶电视上。为保证效果最佳，计算机DVI输出分辨率设为1280*1024 60Hz。
