惠威D1080 IV 功能详解（二）

功放电路的强力重铸：

全新的扬声器的应用带来对功放电路更高的要求，更大功率及更低失真的功放电路是D1080-IV达到更强性能的保证。 作为经典系列的强力重铸，D1080-IV的 后级功放驱动电路从两片TDA8947升级为4片TDA7296 ，后级功放的输出功率大幅和分离度大幅度提升，失真则更低。

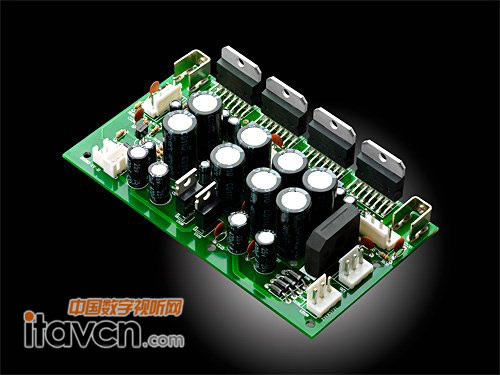

D1080-IV后级电路特写

从D1080-IV后级电路特写照片我们可以看到，这块电路应用了更为精湛的工艺并采用了高档 玻璃纤维PCB。D1080-IV的 供电滤波电路部分亦是全面革新，改变了以往单颗大容量滤波电容的设计，采用8颗高速滤波电容并联成阵的方式进行工作，加强了滤波特性。此外，并联滤波电容阵的设计还有助于加快供电部分的冲放电速度，提升系统低频的控制力和层次。

“四核心四线程”TDA7296

为提升音色的一致性，功放芯片的选择就极为重要。D1080-IV的后级芯片从“双核四线程”的两片TDA8947提升为“四核心四线程”的四片TDA7296 。TDA7296是意法半导体公司推出的大功率DMOS功放芯片，它比以往普通的功放芯片具有更大的动态范围和更强悍的输出功率。这块功放芯片拥有单声道60W的额定功率，具备极高的转换速率以及线性的直流传输特性，在负载大电流和高电压的情况下依旧保持极低的 谐波失真。此外，TDA7296还集成了 延时启动电路可以有效地减轻开机时大电流对扬声器的冲击；内部的短路保护和温度保护电路能够及时监控芯片的负载情况。 4片TDA7296为D1080-IV提供澎湃驱动力的同时也释放不小的发热量，惠威为D1080-IV重新设计了一体化铝制背板，特别加厚了散热齿以满足稳定散热的需要。

分频设计

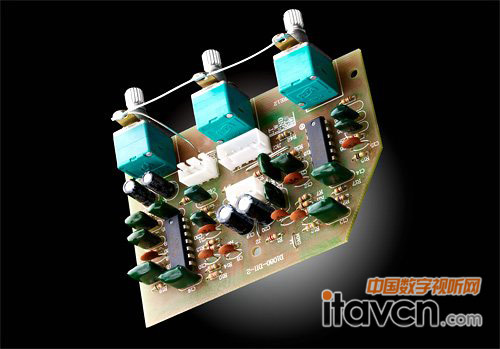

D1080-IV 的前级分频部分依旧采用惠威独特的专业有源电子分频设计，经由威工程师的多次优化重铸而成，优化的前级电路带来更深沉的低频下浅及澎湃低频能量。D1080-IV内的2块TL084C芯片构成有源电子分频电路的核心组件，TL084C是一块高速四通道运算放大器，转换速率为13v/us。一枚TL084C就可以完成4个声道的讯号运算放大，在D1080-IV的有源电子分频电路中使用了两块TL084C运放芯片，每块芯片分别负责一个声道的电子分频有源滤波及放大工作。

强劲的电声测量成绩：

这是D1080-IV在惠威亚洲最大专业电声消声室内实测的频率响应图，从这张测量图标中我们可以略窥D1080-IV的强劲性能。频率响应特性是音箱最重要的电声参数之一，在工作频带内平滑均匀的响应是一款监听音箱素质的基本保证。监听音箱的频响曲线应该非常“平滑”，也就是尽量杜绝大的起伏，曲线越平就意味着音箱在工作频带内各频段响应的差异越小，对声音的还原也更为有利。图为惠威D1080-IV使用内置的专业电子滤波器和内置功率放大器在惠威消声室中测量出的频率响应曲线，测试时高频、低频设定在居中位置。

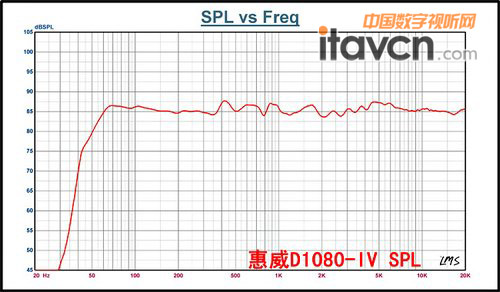

频率响应曲线

消声室实测频响曲线上看，D1080-IV频响曲线可谓极为出色，频带响应均匀平滑 , 低频下浅可达53Hz。其主工作频带的响应成绩为60Hz-20kHz(±1.5dB) ，完整频带响应频参数为53Hz-20kHz(±3.1dB)，如此成绩对于满足桌面用户的听音要求已经完全满足。

如果说惠威D1080MKII是引领了一个时代的领袖，那么D1080-IV将把这次革命再次颠覆，全新打造的D1080-IV拥有目前中等价位2.0音乐箱的最高性能，新的时代正在到来。

全新的功放电路配合新一代扬声器，惠威D1080-IV带来的不仅是一次升级！
