AVWIN矩阵应用于四川电力公司调度中心

调度中心工程现场

调度中心分4个区，调度大厅、DTS演示区、DTS会商区、值班区。

其中调度大厅有3*12拼接主显示屏一块（有6种显示模式切换），4*4拼接辅显示屏2块（有5种显示模式切换），DTS演示区有3*5拼接显示屏一块（有6种显示模式切换），电视机4台，会议发言单元10个，6个桌面插座（可接入VGA信号），DTS会商区有3*4拼接显示屏一块（有6种显示模式切换），升降显示器12台，会议发言单元12个，4个桌面插座（可接入VGA信号），值班区有3*3拼接显示屏一块（有4种显示模式切换），4个桌面插座（可接入VGA信号），同时在DTS区和调度大厅有摄像头和吸顶式音响。

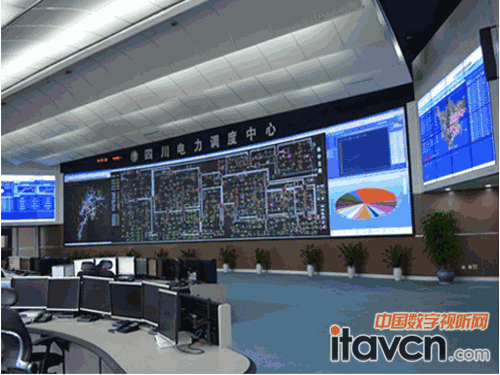

调度大厅

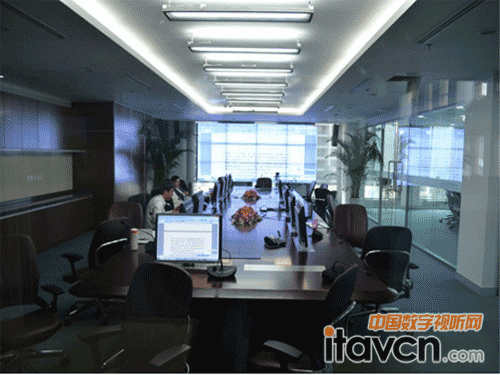

DTS演示区

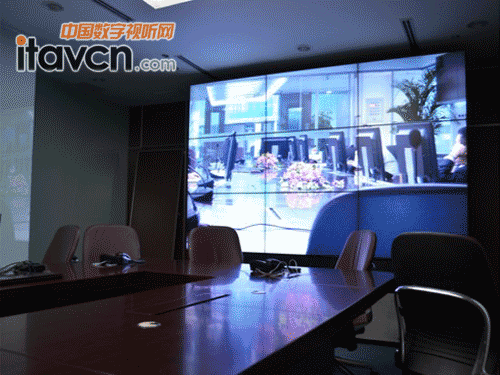

DTS会商区

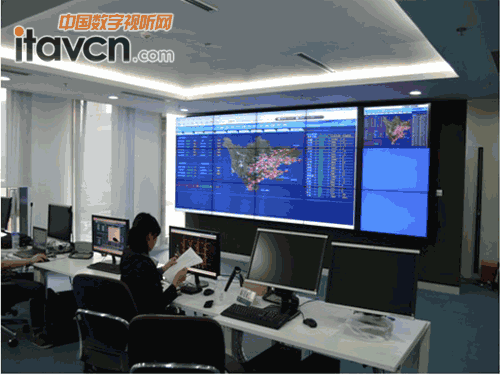

值班区

用户需求

1.实现各拼接大屏的模式和开关机的中控控制

2.实现各路信号在各显示设备上的切换

3.实现对本地会议实时摄像的中控控制

4.实现远程会议话题音量和模式切换的中控控制

5.实现调度大厅和各个区域之间的视频对讲

6.拥有简单易懂的操作方法

功能实现

基于客户要求，我们给客户配置中控主机XPCII和串口分配器，用于实现对于各种设备的控制，大型RGB矩阵64*128， 用于实现各路信号切换，中控触摸屏WIFI-T7和LTP-1200C以及无线接收器，用于实现各个区域控制设备的操作和视频对讲，在DTS会商区和调度大厅分别安装一个无线接收器（DTS会商区、DTS演示区和值班区公用一个无线接收器），然后将这2台无线接收器连接到机房的路由器，再通过路由器连接到中控主机，实现触屏与中控主机之间的通信，中控主机通过串口连接各个外围设备（大屏处理器、拼接大屏、音频处理器、RGB矩阵，会议终端、摄像头），通过串口代码对各个外围设备进行控制，实现各拼接大屏的模式和开关机， 各路信号在各显示设备上的切换，本地会议实时摄像的中控控制，远程会议话题音量和模式切换的中控控制，4个触屏都带有摄像头、话筒和听筒，通过编程实现各触屏之间的视频对讲功能，最后在操作上为了更加简单，通过调度大厅主屏处理器和中控主机的配合，制作了一个3D场景的操作方式，通过电脑软件制作各个区域的虚拟场景（包括所有的控制设备），在这个虚拟场景中可以对每一个设备进行相关操作，操作十分的简单方便。

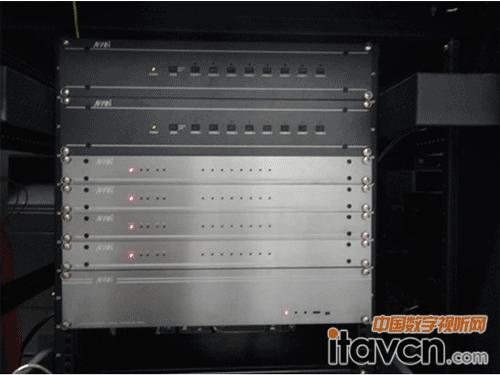

AVWIN中控主机

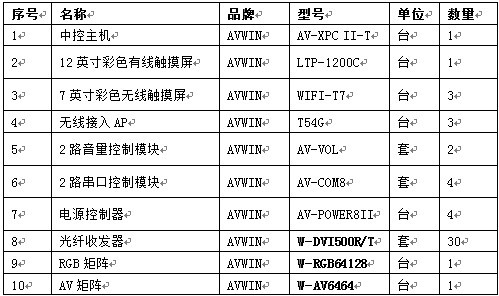

设备清单
