宽博矩阵助力广东省监狱系统指挥中心

2012年12月27日 10:11  来源:中国数字视听网  字体【

【中国数字视听网讯】广东省监狱系统指挥中心建设的内容主要包括:安防管理平台、省局指挥中心和监狱指挥中心。本次省局指挥中心建设包括:省局一级安防管理平台和省局指挥中心。

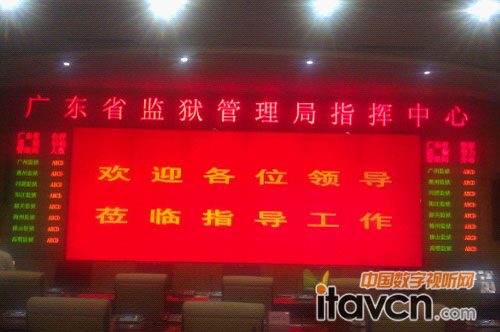

宽博矩阵助力广东省监狱系统指挥中心

宽博矩阵助力广东省监狱系统指挥中心

指挥中心作为全省监狱管理的应急指挥中心,以全省监狱各个监视管理以及监狱系统突发事件的应急指挥,需要满足应急指挥为主的使用功能;系统今后的使用方式及使用功能,设计重点放在使用功能全面性、灵活性、语言扩声清晰度、传声增益、图像还原的清晰度、可视角、视频由路的方便性,同时考虑系统的智能化集中控制,人性化的管理等绪多方面;此外,还要充分保证系统的兼容性、可靠性及扩展性。

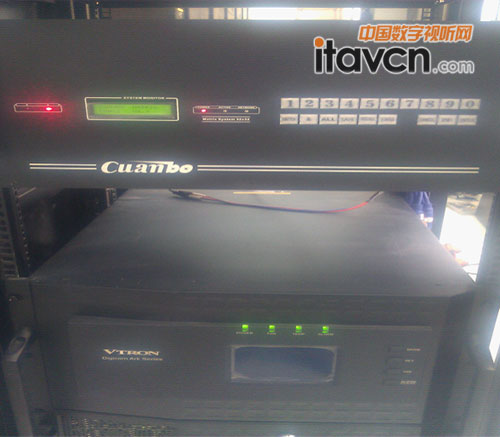

宽博高清混合矩阵

宽博高清混合矩阵

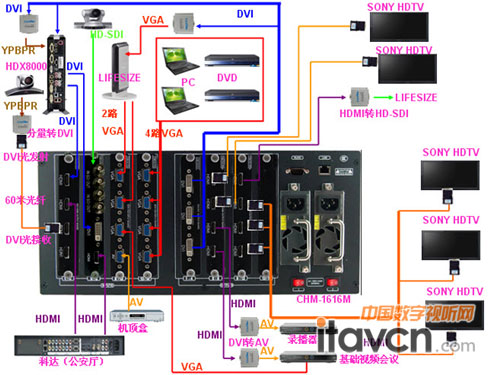

结构示意图

结构示意图

本智能指挥中心设计主要涉及:指挥中心及其附属指挥会议室。指挥中心系统设计子系统如下:

1、扩声子系统

2、DLP大屏幕显示系统

3、LED图文显示屏系统

4、会议发言系统

5、远程视频会议系统

6、中央控制系统

7、指挥中心灯光系统

8、附属会议室多媒体系统

9、指挥中心装修工程

10、应急指挥管理系统

11、综合监控管理系统

1. 矩阵配置清单和配置说明

会议室输入接口:大会议室前排DVI高清接口9路,会议室IDB数字交付系统DVI1路,信息地插1路DVI;后两排会议桌预留VGA桌插12路,小会议室信息桌插3路

高清混合矩阵输出:24路DVI,8路HDMI

2. 辅材设备:DVI 1分4分配器 9台 1.5米线材 18条(分配器和图像处理器线材)大会议室前排10米3条、15米3条、20米3条,DVI光纤延长器4套(小会议室显示),HDMI转DVI短线2条

3. 矩阵型号配置清单:CHM-3232M  机箱主体

输入板卡:CHM-I4-VGA   16路VGA信号

CHM-I4-DVI    12路DVI高清信号

输出板卡: CHM-O4-DVI   24路高清DVI信号

CHM-O4-HDMI  8路高清HDMI信号

辅材设备型号清单:CDS-164S     (1分4 DVI分配器)

CM1-201SA-TR  (DVI光纤延长器)

CAB-DX-EOE-10M  CAB-DX-EOE-30M

CAB-DX-EOE-35M    CAB-D-EOE-1.5M

CAB-HD-EOE-0.2M

(编辑:沐棉花)
