马拉西亚某酒店选用ATEN HDMI矩阵方案

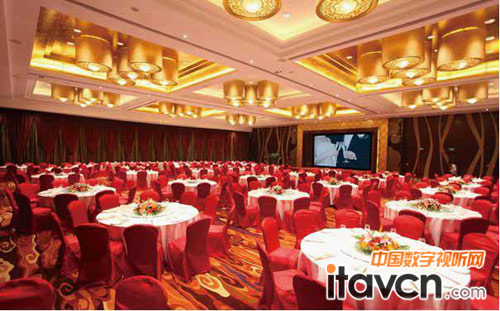

【中国数字视听网讯】马来西亚某酒店正在升级更新宴会厅的影音系统，需要将至少3组HDMI输入传输到9台50＂LED屏幕、2台19＂LCD屏幕和4台投影仪上。目前他们使用KVM与VGA分配器解决方案，为了能够更好地显示，需要更改所有来源信号为HDMI信号，且支持长距离传输以集中控管可容纳200桌的宴会一厅与宴会二厅的影音输出。

在马拉西亚该酒店使用了ATEN宏正VM0808H x 2台8x8 HDMI矩阵式影音切换器；VS1808T x 1台8端口HDMI Over Cat 5影音分配器；VS1804T x 2台4端口HDMI Over Cat 5影音分配器；VE800R x 13台HDMI信号接收器；VE810 x 6台HDMI信号延长器+红外线信号传输功能。

马拉西亚某酒店选用ATEN HDMI矩阵方案

ATENVM0808H可将8组HDMI影音讯号传送至任意8组HDMI显示设备，支援HDMI(3D，Deepcolor)；相容於HDCP。ATENVM0808H可支援FullHD,1080P解析度，可透过面板按键,红外线遥控器或序列控制端切换来源。VM0808H近端可操作前板LCD显示面板，旋钮和按键，红外线远端遥控器，序列控制端；远端可操作网路浏览器的使用者图形化(GUI)介面。

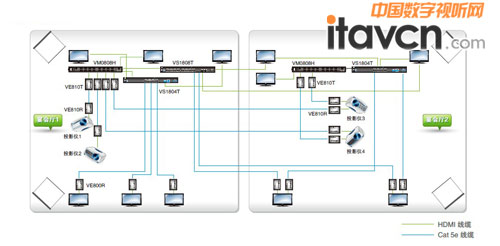

方案连线图

使用效益

可将要传达的高清影像通过集中控管的方式，长距离传输至宴会一厅与宴会二厅；工作人员播放传输时可充分感受到ATEN产品不仅兼容多数HDMI设备，而且操作简便，可通过遥控器或前面板按钮快速切换。

（编辑：Karl）
