快捷“三大系统”助力贵州某市公安局

【中国数字视听网讯】该市，位于贵州省东北部，武陵山区腹地，东邻湖南省怀化市，北与重庆市接壤，是连接中南地区与西南边陲的纽带，素享有"黔东门户"之美誉。该市公安局是具有武装性质的治安行政和刑事司法的专门机关，担任维护国家安全，维护全市社会治安秩序，保护该市人民人身安全、人身自由和合法财产，预防、制止和惩治违法犯罪活动，保障改革开放和社会主义现代化建设的顺利进行等重要任务。

此次CREATOR快捷为该市公安局提供了一套针对性的高智能应用解决方案，为该市建立了集侦查、决策、指挥和调度于一体的高度智能化城市应急指挥系统。

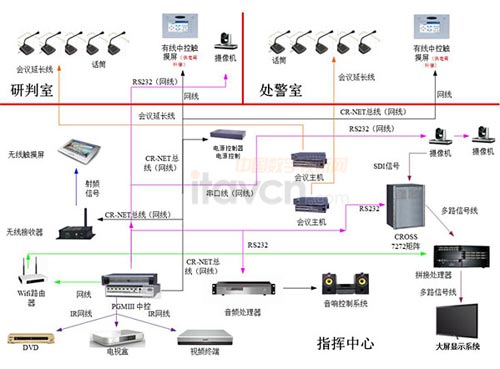

下图为该应急指挥中心的系统图：

该应急指挥中心的系统图

此应急指挥中心由三个会议室组成，包括：研判室、处警室、指挥中心大厅，CREATOR快捷为该市公安局设计的解决方案强强联合了网络化可编程控制系统、"CM"模块化高清传输与切换系统、数字化会议系统，使得应急指挥中心三个会议室既相互独立，又相互连接，协同工作。

下面简单的介绍该套解决方案的实际运作：

由于该指挥中心集通信、指挥和调度于一体，大量信号接入现场，调度指令不断对外发出，CREATOR快捷在解决方案的整体设计上既实现对现场多种信号进行高效有序管理，同时保证全场能实时便捷的掌控。

CREATOR快捷对于繁杂信号的处理能力在业内一直深受客户及用户的广泛认可，旗下的"CM"模块化高清切换与传输系统，为各类繁杂信号管理提供了一套完美的解决方案。CREATOR快捷凭借精锐的研发团队、过硬的技术水平所自主研发的数字网络混合插卡矩阵CROSS系类，最大可实现288路进288路出。在国内，极少数厂家能做到如此大的矩阵切换系统，该系列中的大型矩阵（如CROSS7272/CROSS144144/CROSS288288)经过多年的发展，频繁的运用在各类国家军警事业单位、政府部门，是市场上少见的成熟性产品，整体性能稳定运作，完美支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

结合现场的信号接入及输出设备的实际情况，该市公安局采用了CREATOR快捷数字网络混合插卡矩阵CROSS7272，对现场各类繁杂无章的高清晰数字/模拟信号进行统筹管理切换，包括视频信号，如VGA、AV、HDMI、DVI、SDI等的切换、转换和倍线。指挥中心全部视频信号处理通过CROSS系列混合矩阵实现高清晰的画面传输，领先的全数字信号处理技术可保证信号无失真处理，高清晰的画面为铜仁市公安局应急指挥中心提供优越的图像展示。

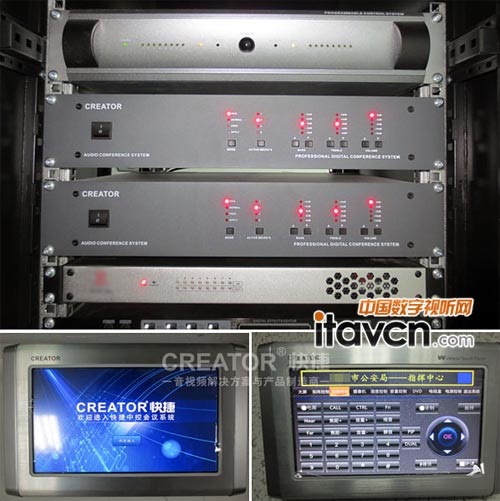

·现场部分设备：

现场设备图 图为高性能网络化可编程中央控制主机CR-PGMШ、智能数字会议控制主机CR-M4101（研判室、处警室）
8英寸手持无线可编程触摸屏CR-Wireless G7pip控制界面

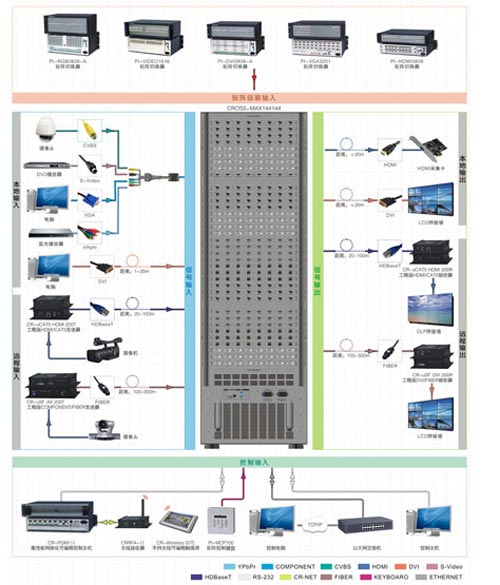

系统应用拓扑图

"CM"模块化高清传输与切换系统，让会场所有音视频信号可以井然有序的切换、转换、传输。通过串口连接CREATOR快捷高性能网络化可编程控制主机CR-PGMIII，搭配8英寸手持无线可编程触摸屏CR-Wireless G7pip、4.3英寸嵌入式有线触摸屏MT-430W。（分别安装于研判室与处警室）作为人机交互平台，科学的配置，到哪都能一屏在手，随心掌控。

CR-PGMIII采用主频高达667MHz的32位内嵌式处理器，ARM11 CPU，256M内存，1G Flash闪存，对现场声光电进行灵敏快速的集中控制。借助交换机或局域网进行多点交互式控制，也实现大型组网功能。

根据系统图所示，通过CR-PGMIII各种接口分别控制了该应急指挥中心的各种设备，其中不仅包含CREATOR快捷CROSS7272矩阵、会议系统控制主机CR-M4101还包括：IR红外口控制DVD、电视盒、视频终端、DLP大屏、摄像机及音频处理器、网络口控制大屏拼接处理器；CRNET口外接电源控制器（用控制全场各类灯的开关及明暗调节）、无线接收器及4.3英寸嵌入式有线触摸屏MT-430W。

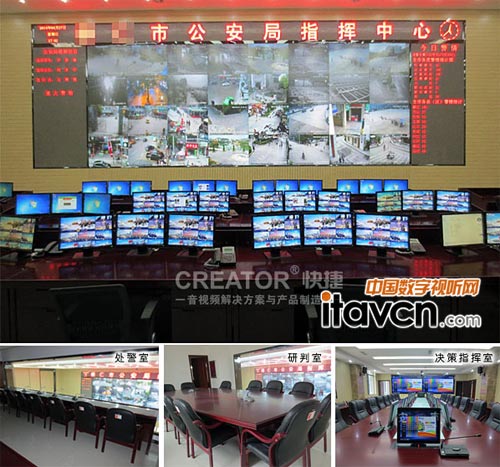

现场整体效果展示

该指挥中心研判室与处警室运用了CREATOR快捷数字化有线会议系统的核心部分——会议系统控制主机CR-M4101及桌面式纯发言主席/代表单元CR-CR-M4102/04B，采用32bit高速浮点、DSP处理技术，可配合电话耦合器，可以进行远程电话会议；配合摄像跟踪系统（如该会议室安装的吸顶式球形摄像机）可实现摄像自动跟踪；提供带宽20Hz~20KHz完美音质。

会议系统控制主机CR-M4101

与此同时，该市公安局决策室、图像侦查室也由CREATOR快捷全面打造完成，CREATOR快捷，一站式系统解决方案的提供商，国际顶级产品制造商，通过CREATOR快捷"CM"模块化高清系统、数字化会议系统、网络化可编程控制系统将该市公安局指挥中心打造成为集会议、控制、大屏显示、信号处理、网络等为一体的大型智能化应急指挥平台，达到了视频会议智能化、人性化，系统操作简单、功能强大、扩展灵活、配置方便、集中控制，使音视频完美融合应用。
