环境光自适应LED显示屏设计方案简析

【中国数字视听网讯】LED 点阵显示屏在生活中是很常见的，给我们的生活带来了很多的便利。 由于LED 显示亮度不能随外界环境光而改变，存在白天显示不清或黑夜因太亮而炫目的问题。 如果能实现控制其亮度，不仅可以节省能源，还可以使显示屏的显示效果更加清晰。 本设计介绍的是利用MSP430F169单片机系统控制的环境光自适应LED 显示屏，该屏能够根据环境光的强弱自动调整亮度，以避免白天显示不清或黑夜因太亮而炫目，并与上位机进行通信。 LED 显示屏应用领域广泛，如商场、娱乐场所、工厂、学校等大型场所，对其研究有着实用的价值及良好的发展前景。

1 系统结构框图

本系统主要由MSP430F169 单片机系统、降压整流滤波电路、稳压电路、开关调压电路、RS485 通信接口电路、LED 行列驱动电路、环境光检测电路、LED 显示屏、上位PC 计算机等构成。

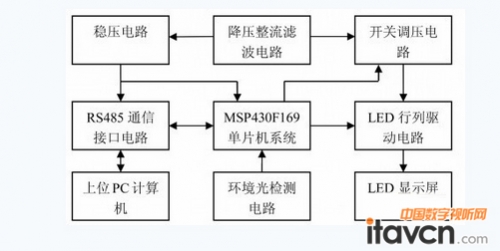

本系统的结构框图，如图1 所示。

图1 系统结构框

2 基本原理

本设计采用列发送数据，行扫描的方式实现LED 显示文字或图像。 本方法与硬件电路相结合，达到显示屏整体亮度相对均匀的目的。

利用光敏电阻对环境光的敏感特性，采集环境光的变化状况，将其转换成电信号并送入到单片机中，由单片机进行信号处理，并按照一定的规律控制输出PWM 波的占空比。

在单片机与LED 显示屏之间加一个开关调压电路，实现单片机对显示屏的亮度调整。 将调整后的PWM 波对开关调压电路进行控制，从而调节显示屏的输入电压的大小，最终实现显示屏的亮度控制。
