【中国数字视听网讯】苏州三德大酒店是新加坡三德集团高规格打造的渡假胜地,拥有特色别墅及各类娱乐设施。应酒店负责人的需求:228间客房的显示器固定播放酒店方指定的四个信号源,其中四个信号源固定在机房,228间客房分布在各个楼层。针对实际情况,我们提供了FoxunHD工业级分布式矩阵整体方案。
方案要求
(1) 网络信号传输稳定、完整、流畅;
(2) 该传输系统能简化工程布线,降低工程成本;
(3) 设备安装规范整洁,适应实际工程需要的功能。
总体方案设计
(1) 方案配置产品

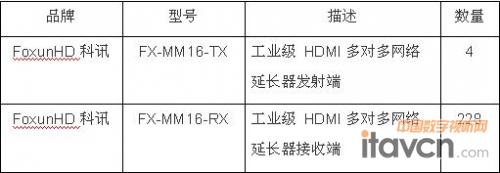

品牌型号描述数量
FoxunHD科讯FX-MM16-TX工业级 HDMI多对多网络延长器发射端4
FoxunHD科讯FX-MM16-RX工业级 HDMI多对多网络延长器接收端228

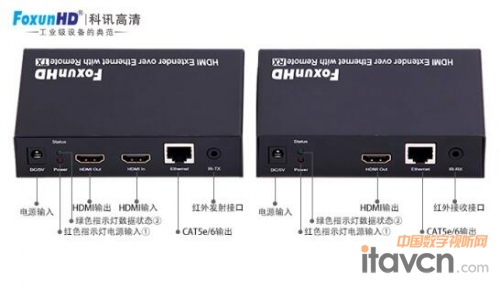

(2) 方案使用产品特性
产品等级:工业级工程安装专用
HDMI1.4信号转CAT5e/6类网线延长120米
通过H.264编码传输1080P/3D无损延长120米分辩率保真接近100%
遵循TCP/IP协议,1080P/60Hz传输只占带宽15M
支持24位色深、支持EDID RS232 兼容HDCP
支持多对一连接,支持通过千兆交换机多对多连接,支持数码显示拔码连接,支持本地HDMI环出
支持红外双向透传或过交换机透传,支持红外、电脑软件、IP控制切换 支持LED显示Group组播
工业级品质:24小时带电工作质保二年

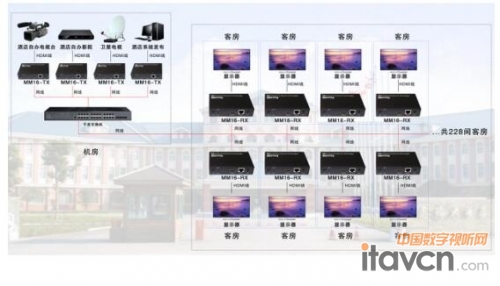

方案应用图:
案例总结:
苏州三德大酒店的分布式系统方案,其中使用的分布式矩阵FX-MM16带宽仅占15M,使多路网络信号同步通过网线与交换机传输也能稳定、完整、流畅。工作人员在机房就可以控制酒店内228个房间的显示内容,播放所需的任意信号源。布线灵活、简单,解决信号源与显示器分布距离远、不集中和管理不便利的痛点。
FoxunHD科讯高清做为一家专注于工业级工程安装专用产品的高新技术企业,不仅为客户提供布线简单和适应客户需求的方案,最重要的是产品的稳定性使工程商在安装完成后免受频繁维护的烦恼。
