FoxunHD科讯4K分布式矩阵综合解决方案

目录

1. 概述

2. 市场应用分析

3. FX-MM19功能与应用

3.1产品图片

3.2规格表

3.3特点

3.4多对多应用连接

4 . cmp综合管理平台

4.1 cmp平台功能

4.2 cmp平台优势

1. 概述

分布式矩阵，是近年来提到和应用最多的项目方案，逐渐成为主流趋势。对比传统矩阵，分布式的优点也很明显：各个节点通过交换机连接控制，网线和光纤的传输不受距离的限制;各节点之间相互不干扰，维护方便。同时分布式方案应用很广：指挥调度、视频会议、电子标牌、信息发布等。随着4K超高清电视的普及、支持4K分辨率的摄像机、显示屏、高清机顶盒等产品增多，对音视频切换和分配稳定性的要求较高。为此FoxunHD科讯高清推出了一款基于海思芯片符合H.265标准分布式管理系统，配备cmp综合管理平台，支持高达4K分辨率的分布式矩阵产品FX-MM19。

2. 市场应用分析

在当前，会议室、多功能报告厅、指挥中心和智能家居等场所的音视频系

需求特征如下：

前端信号源设备多，有笔记本电脑、高清摄像机、投影仪和机顶盒

要求兼容性好，扩展方便;

信息任意调用，传输分享方便, 采用屏蔽网线或光纤传输，大大简化布线(极大的节省布线成本和人工)和提高信号传输的安全性和减少外界干扰。

场景描述：(针对会议室、指挥中心、安全监控中心)

支持所有输入信号源在不同地点的任意显示屏终端上(包括投影机、液晶电视、大屏分割、DLP背投拼接墙、LCD液晶拼接墙、PDP等离子拼接墙)任意显示，可以实现可视化、拼接、分割与kvm坐席功能;

清晰自然的声音效果;

操作界面简单、快速、明细;

3. FX-MM19功能与应用

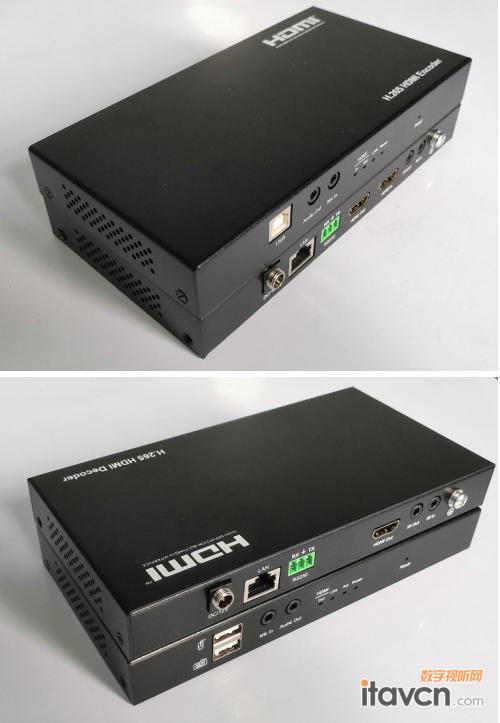

3.1产品图片

3.2规格表

3.3特点

Ø 支持1路基于H.264或H.265标准编码的视频流

Ø 支持cbr/vbr两种编码方式，码率最高可达100Mbps

Ø 音频编码格式支持AAC

Ø HDMI输入输出支持HDCP2.2、HDMI1.4

Ø 支持基于RTSP/RTMP协议的媒体流传输

Ø 支持网络时间同步

Ø 支持断网重连

Ø 支持视频和音频参数设置

Ø 支持音视频同步

Ø 支持网络参数配置

Ø 支持设备端和平台端升级、重启和复位

Ø 平台端支持实时开关OSD，用于显示固件版本、IP地址、MAC地址等

Ø 支持图像拼接、分割、多对多控制方式

Ø 支持拼接显示屏的边框消隐功能

Ø 支持场景保存，一键调用。系统中具备可编程存储能力

Ø 支持图像抓取捕捉功能

Ø 系统为完全分布式结构，支持POE供电，无服务器，无系统瘫痪风险，单元接入可达200+，系统极易扩容升级;

Ø 支持RS232接口设备协议透明传输;

Ø 支持IR控制协议透传;

Ø 信号预览：实时浏览调整功能，系统具备交互式控制和显示功能：a)在控制端可预览所有单元发出的视频;b)可以将视频在控制端上的虚拟拼接屏进行拼接、，对应的物理拼接屏实现和控制端完全一样的视频组合方式，所见所得;c)控制端可感知单元控制的设备的状态和数据;d)控制端可在视频预览框直接对设备进行控制

Ø 预留API接口，支持二次定制和开发

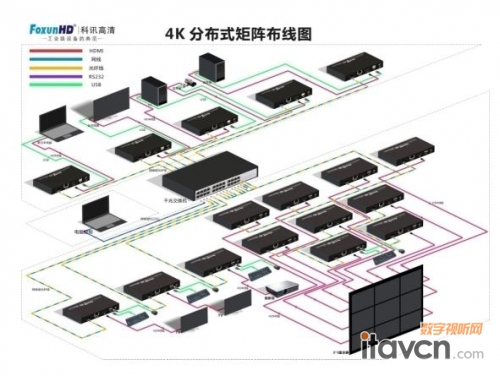

3.4多对多应用连接

适用于会议室、多功能会议厅、指挥中心等需要多个显示端播放不同信号源的场景，配合CMP综合管理平台控制实现分布显示、拼接分割与可视化管理。采用FoxunHD科讯4K无损方案多对多系统解决方案具备以下优势：

Ø MM19是一款工程安装专用产品，采用电源和POE双供电方案，稳定传输4k信号

Ø 单台千兆交换机，实现源端与显示端的矩阵切换，源与显示端的对应关系可随意配置

Ø 采用H.265视频编码技术，在占用最小带宽下视觉无损传输4k信号，最大延迟时间250ms

Ø 交换机前后网线可用120m，减少布线成本

4 . cmp综合管理平台

4.1 cmp平台功能

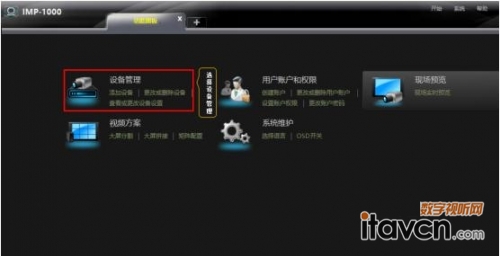

通过CMP综合管理平台可以对超高清音视频以太网发送/接收器进行时间配置、网络配置、视频配置、音频配置、升级设备、视频方案等一系列的操作，界面简洁，易操作。

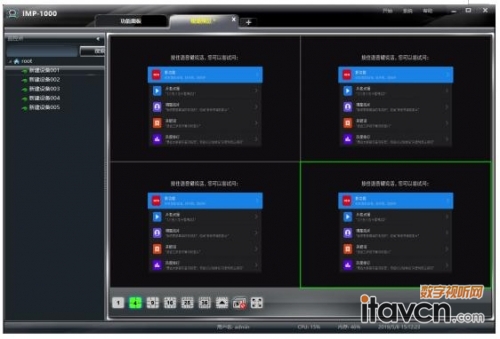

采用IP技术，系统采用可视化双向交互式操作平台，所见即所得的操作体验，区别于传统单向的中控操作界面。具备所有音视频信号实时回显的功能，图像的切换不再是按键式操作，支持管理终端界面现场预览鼠标拖拉式操作方式来配置多路信号源的分割与拼接，可以通过模式的调用快速设置。

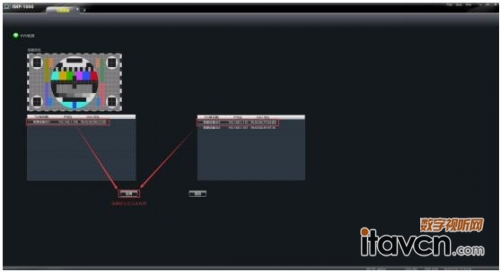

支持KVM配置功能，可预先对设备进行一对一、一对多或者多对多配置，KVM配置界面，有图像预览窗口、设备列表窗口。

4.2 cmp平台优势

Ø 传输稳定，以交换机为核心，各个发射端与接收端为子系统独立工作，后期维护排查简单，不影响其他子系统正常工作，提高容错;

Ø 减少布线，采用超五类或六类网线，布线简单，价格低。

Ø 施工简单，硬件设备少，仅输入输出与交换机，可根据实际场景增减设备，120m远距离使设备在局域网内可以灵活分布。

Ø 系统复用，只要在同一个局域网内，多个房间、空间可以共用1套系统。

Ø 控制简单，简单可视化的操作界面使操作者可以自助操作和场外监测设备运行状态，同步观看会议室内播放的内容，交互式操作;

Ø 任意扩展，在不更改整体系统的前提下，任意增减发射端与接收端。任意扩展;

Ø 定制开发，系统软件化，可根据用户实际情况，进行深度定制开发满足客户需求。

Ø 界面简洁，交互式可视化控制与完美的用户操作体验

（编辑：bingjiling）
