户外普通LED显示屏和共阴冷屏的区别

2021年03月18日 10:12  来源:中国数字视听网  字体【

在了解产品之前,我们先了解一下什么是冷屏及与常规的特点对比

1.什么是共阴冷屏?

共阴”指的是共阴供电方式,共阴冷屏采用共阴灯珠,R、GB分开供电。“阴”即负极,与阳极(正极)相反,电

流经过灯珠再到C负极

2什么是共阳显示屏?

共阳显示屏电流从P℃B板流向灯珠,RGB灯珠统一供电

3共阴冷屏有什么特点?

共阴冷屏采用R、GB分开供电,即精准分配电压电流到红、绿蓝灯珠,电流经过灯珠再到c负极,正向压降低,

导通內阻小。分开供电方案有效减少了电量损耗,大大减少了显示屏工作过程中产生的热量。

4共阳显示屏有什么特点?

常规LED显示屏一般都是共阳供电。红、绿蓝三种灯珠的电压要求不一样(红灯珠电压要求25V左右,蓝绿灯珠

电压要求3.8左右),共阳显示屏通常给定一个高于38V的电压,同时电流从PcB板输入流向灯珠,不仅增加了

电路正向压降,而且产生过多的电量损耗

5共阴显示屏为什么“冷”?

冷屏特殊的共阴供电方式,使LED显示屏工作过程中产生的热量少,温升低。正常情况下,白平衡状态和播放视

频时,冷屏比同型号常规户外LED显示屏温度低约20°c!

6共阴冷屏省钱“省”在哪里?

分开精准供电使LED显示屏减少一部分电量损耗,减少运营成本;同时低热量低温升等工作特性可省去空调等散

热设备,减少投入成本。

***共阴冷屏的优点是什么?

共阴冷屏温升低,屏体热量均匀,色温恒定,长期使用无色块,画面显示效果佳。在保证高亮度、高对比度的情

况下,最大限度节省能耗。

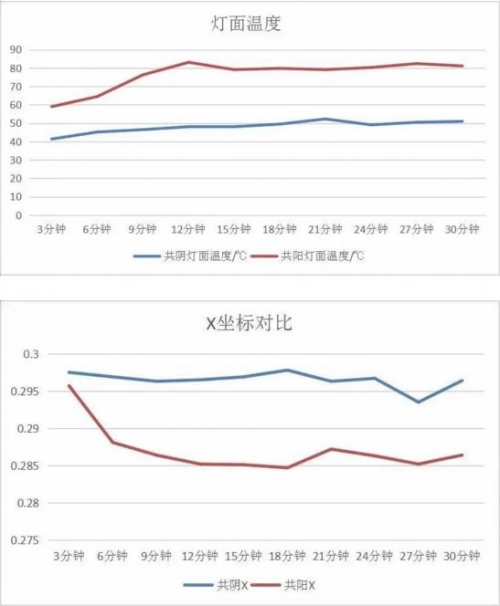

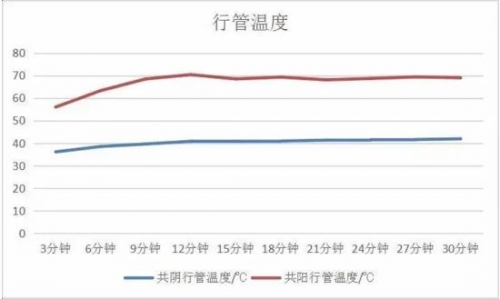

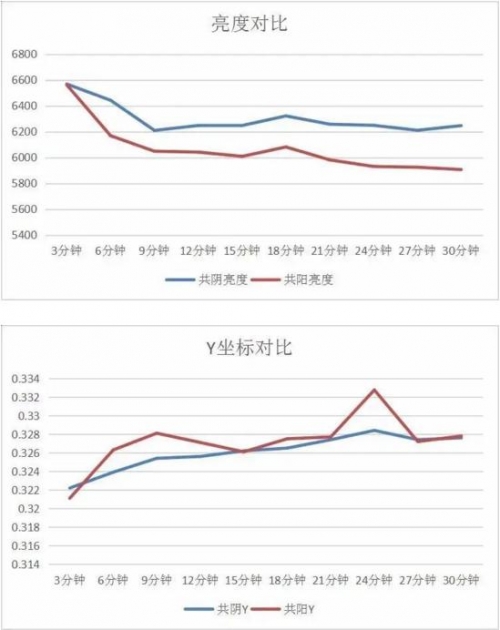

如图所示

显示屏



(编辑:bingjiling)
