路口整体布局

2.路口整体布局

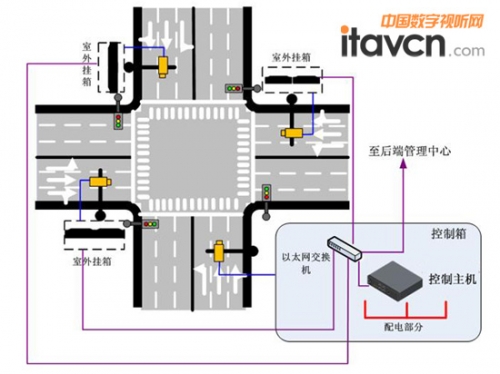

整体路口布局示意图如图4所示（以4方向为例），即在网络和取电到点方便的位置设置一个控制箱，主要放置网络设备、配电系统及控制主机等。其他方向设置一个室外机箱，放置本方向网络设备、配电设备等，采集信息通过路口管道汇聚至控制箱后，上传后台管理中心。

图3 整体路口布局示意图

3.组网结构

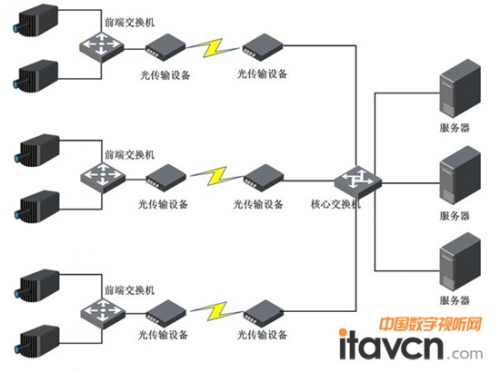

前端数据传输采用光纤组网方式，前端以路口为单位，通过前端交换机汇集该路口所有信息，通过光纤传回后台管理中心。光传输设备可选择光模块或光纤收发器，组网结构如图4所示。

图4 组网结构图

结束语

大华股份长期以来专注致力于智能交通领域技术方案的不断探索与创新。并针对各地区交通实际情况整合出符合当地需求的切实有效的解决方案。此项目中大华电子警察系统为缓解长沙城市交通拥堵，实现长沙市城市交通的可持续发展起到至关重要的作用。
