CREATOR快捷摄像跟踪会议系统详细解析

2009年09月18日 15:30 绿茶

         摄像跟踪系统，就是视频跟踪,是说会议中的摄像机能够根据发言人的位置实现视频捕捉的功能。
        根据摄像机预置位的方式实现视频跟踪.首先,要对我们的摄像机预置多个场景捕捉画面.再把这些场景捕捉画面和所对应的麦克风相关链.最终实现以麦克风拾音激活摄像机来实现视频跟踪。
          CREATOR快捷的智能会议系统，加上摄像球，摄像跟踪混合主机，智能球键盘控制器就是一个完美的摄像跟踪系统。

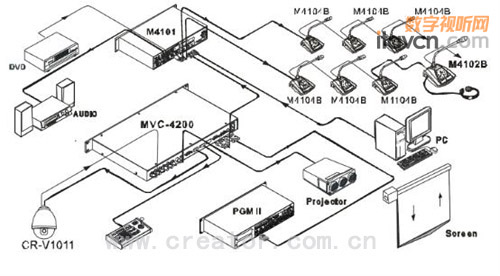

以下是系统连接图：

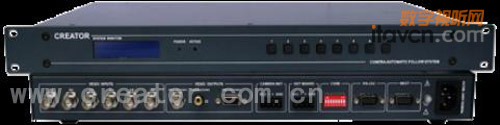

以下侧重介绍这一完美的组合，核心部分：摄像跟踪混合主机MVC-4200。

·支持6路视频信号输入，RCA、BNC、VGA3 路视频信号输出。
·内置倍线器，可将VIDEO 信号转换成VGA 输出，可设置800x600，1024x768，1280x1024 三种分辨率。
·LCD 显示屏可显示当前的各种状态、设置参数等信息。
·可以通过前面板的按键来设置每个通道受控的摄像机ID。
·具备可调时长画面冻结功能。（1~6秒，冻结时间最少1秒）
另一重要组成部分：键盘控制器
用RS_485连接线将控制键盘的通讯口与MVC-4200摄像跟踪混合主机的RS_485 通迅口连接。可实现通道选择，上、下、左、右、左上、左下、右上、右下、镜头推近/拉开，及键盘的全部功能。

·设置球型摄像机或解码器的地址范围：0～255。
·能控制球型摄像机的各项功能，如摄像机背光补偿开/关等。
·可对智能球型摄像机进行变速操作，速度过度平滑。
·可对球型摄像机进行预置点和巡视轨迹的设置、调用。共可设置128个预置位，6条轨迹。每条轨迹可包含16 个预置点，每个预置点的滞留时间和调用速度可设定。
·可对球型摄像机进行手动或自动控制，并可对特定摄像机通过调摄像机菜单更改摄像机出厂设置。
·手动控制摄像机的变倍、变焦、光圈。

关于这一系统，实现摄像跟踪功能，MVC-4200的具体操作：
① 关闭全部话筒，将会议控制主机切换至FIFO模式，最大发言人数选定1。
② 长按摄像跟踪混合主机SAVE键，进入存储摄像机预设位模式。
③ 按 1～6 号数字键选定一个信号通道，比如通道1。
④ 利用摄像机控制键盘调整镜头位置到当前摄像机负责跟踪的第一台发言单元，调整好视频图像效果。
⑤ 按下当前发言单元MIC 开关，完成这个发言单元预设位的设定。此时发言单元的环形指示灯亮红灯，投影屏幕上将显示第几个预设位被设定，且摄像跟踪混合主机LCD上也会有相应显示。
⑥ 移动摄像机位置到下一台发言单元，按照④、⑤方法完成当前摄像机负责跟踪的所有发言单元预设位置设定。
⑦ 设置完信号通道1摄像机的预设位后，选定下一个信号通道比如通道2，按照④、⑤方法完成第二台摄像机负责跟踪发言单元预设位置存储，以此类推，直至完成摄像跟踪混合主机上所有连接摄像机的预设位设置。
⑧ 按 RECALL键，退出预设模式，摄像机预设位置设定完成。
