台电HCS-5300数字红外无线会议系统应用

http://www.itavcn.com 2009-11-25 作者：数字视听网

随着数字化技术的发展和音频编解码技术的进步，会议系统也与时俱进地向前发展。较早使用的模拟红外无线会议系统频响一般为100Hz ~ 4,000Hz，信噪比约为60dB，在音质表现上不尽如人意，只相当于普通电话机的水平，远远不能满足用户对音质的要求。数字红外无线会议系统的出现，将会议系统的音质提升到了一个新的领域，下面以TAIDEN的产品为例，谈谈数字红外无线会议系统的原理和应用。

台电 HCS-5300系列数字红外无线会议系统，采用台电公司自主研发的数字红外处理芯片TDIR03，在实现频响30Hz ~ 20,000Hz的同时，满足信噪比>80dB（A）、总谐波失真<0.05%，为整个音频系统高音质的实现奠定了基础，配合高性能功放和扬声器就能够再现完美音质。TDIR03是一款高性能数字音频处理芯片，它集成了A/D转换电路、数字编码/解码电路、数字调制/解调器，以及滤波放大电路，采用44,100Hz的采样率，频响范围达20Hz ~ 20000Hz，可实现高质量的数字红外音频传输与控制技术。

$\"\"$

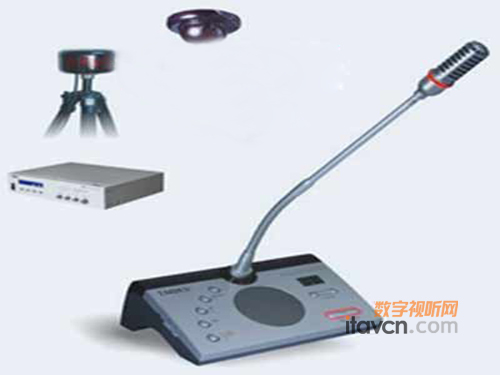

台电 HCS-5300

台电数字红外无线会议系统由红外会议系统主机、红外收发器和红外会议单元组成。其中，红外会议单元中内置有A/D与D/A转换电路、数字编码/解码电路、数字调制/解调器(QPSK或DQPSK)。红外会议系统主机中内置有数字解调/调制器（QPSK或DQPSK）、数字解码/编码电路、D/A转换电路，一混音电路接于数字解码电路与D/A转换电路之间。红外会议系统主机可以星型或手拉手方式连接多个红外收发器。

在数字红外会议系统的上行通路中（即从红外会议单元向红外会议系统主机传输信号的通路），系统将红外会议单元传声器获取的模拟音频信号进行放大，经A/D（模拟/数字）转换成数字音频信号，并与红外会议单元的控制信号一起进行数字编码、QPSK或DQPSK调制、滤波后，通过红外发射管以红外光形式发射出去。红外会议系统主机通过红外收发器接收到来自红外会议单元的数字信号，经放大、选频放大后，将之进行QPSK或DQPSK解调、数字解码，分离出数字音频信号和控制信号，并将同时接收到的来自多路红外会议单元的数字音频信号（最多4路）进行混音，再通过D/A（数字/模拟）转换成模拟音频信号，送会场扩声系统；同时，将接收到的控制信号送红外会议系统主机的控制程序进行处理。数字红外会议系统的“上行”通路主要实现的是会议讨论功能。
