30容积箱体设计的理论基础(下a)

2011年12月02日 08:12   来源:中国数字视听网   字体【

无源辐射器基本上就是一个不带音圈和磁铁的扬声器纸盆,它可以和导向孔一样被安置在音箱的适当位置,并且通过在纸盆上增加额外的质量就可以将其调节到适当的工作频率。这种方式的优势显然在于可以无需使用长而弯曲的导向管从而使整个音箱受到噪声的影响,同时,由于无源辐射器的作用,扬声器的工作幅度可以不必过大,从而延长了扬声器的使用寿命。于是我们再次将Peerless XLS10无源辐射器装入30升外壳中,并增加了400克的质量。实际上这个无源辐射器就是一个没有声圈和磁铁的XLS10扬声器。同样,这个无源辐射器也可以用相同的方式被导向孔取代,工作形式类似。下图是测试曲线:

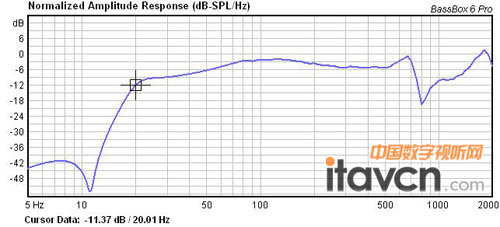

测试曲线(一)

测试曲线(一)

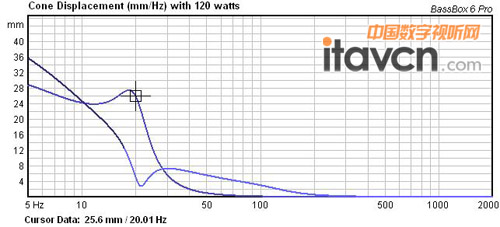

测试曲线(二)

测试曲线(二)

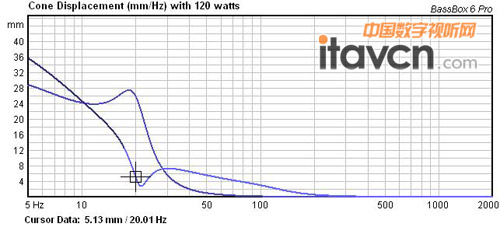

测试曲线(三)

测试曲线(三)

在图片中可以看到,放大器所消耗的功率比前两次更小了,只需要120瓦。而扬声器的振动幅度也大大低于最大允许幅度。
