30容积箱体设计的理论基础(下b)

2011年12月02日 08:12   来源:中国数字视听网   字体【

不过稍显遗憾的是无源辐射器的振动幅度超过了其最大允许值22个毫米,而唯一的解决办法是继续增加无源辐射器的质量,但是这样一来,其工作频率将进一步降低。增加质量很容易,只要在纸盆的背面拧上一小块金属就可以了,比如纸盆总质量是600克,加上200克的质量,那么无源辐射器的工作幅度就可以减小40%。如下图所示:

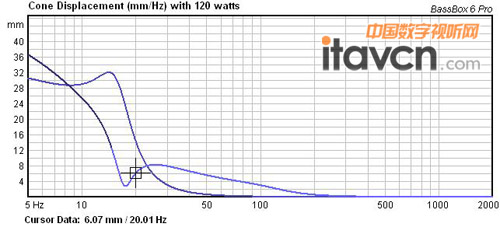

测试曲线(一)

测试曲线(一)

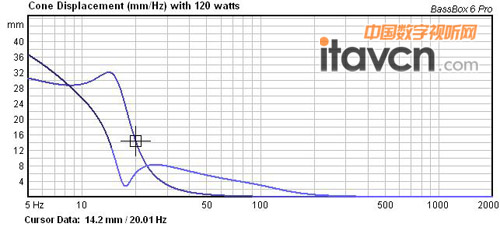

测试曲线(二)

测试曲线(二)

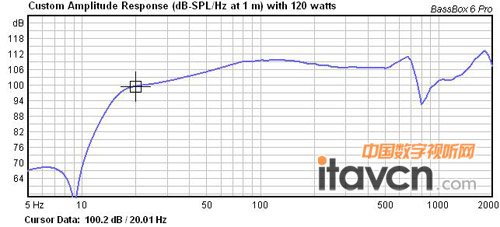

测试曲线(三)

测试曲线(三)

另外这种方式还有一个优点就是使得低频响应的线性区域得到扩张,同时放大器所消耗的功率还没有增加。

这样一来,选择那种外壳方案已经一目了然了。Peerless XLS10扬声器与XLS10无源辐射器的配合几乎可以满足我们设计之初的所有要求。它使得超低音音箱的频率响应可以轻而易举的定位在准确的范围内,而且工序并不复杂,只是简单的增加一个滤波器和放大器输入。在实际的解决方案中,如果将超低音音箱放置于紧贴墙面或者紧贴墙角的位置,也可以提供基本差不多的效果。另外,由于低频声音的自然属性,不需要额外的均衡器就可以实现线性频率响应。下面我们就将选用这种方案来实地进行设计,首先是外壳的设计,这一步看似简单,但是实际上需要一定的工艺水平,因为其对超低音音箱的最终效果起到了很重要的作用。
