酷乐视X1 LED微型投影机拆机详解

开始拆机：

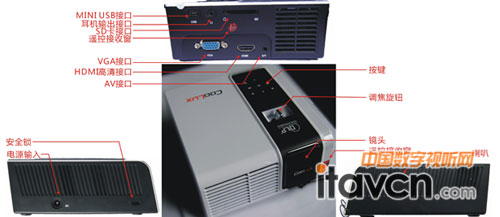

首先认识下该机器，信号接口均在后面，侧面是电源输入孔，可以看出该机是前后2个接收头，接收范围更广。

酷乐视X1外部结构

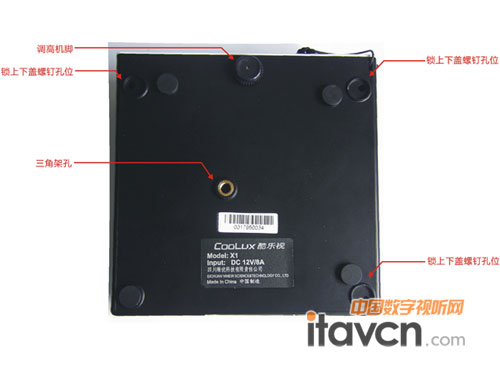

打开机器上盖：拆掉3个橡胶脚垫，露出3个螺钉固定孔，拆掉3个螺钉，就可以取掉上盖，由于上下壳体间有扣位（共3个），因此取下螺钉后看后面一幅图，看下扣位在哪个地方，撬松扣位后方可取出上盖。

酷乐视X1背面

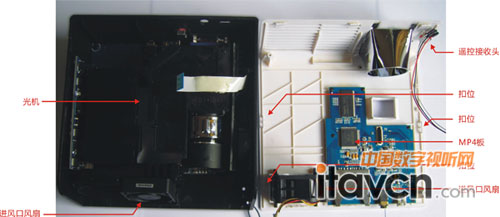

松下扣位后，注意不要拿开，需取掉排线、遥控接收头、风机供电线，然后才能取下外壳。

打开外壳

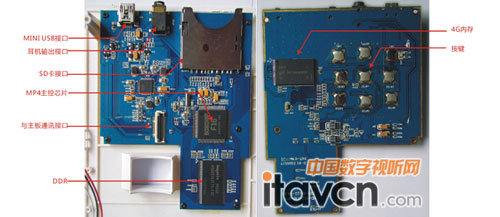

取掉上盖上6个MP4板固定螺钉，可以取下MP4板，该MP4板采用F16方案，该方案视频支持格式很多，基本上网上的视频格式均支持，可解码到768P分辨率的视频，而且该机内置4G内存，可以拷贝几部电影，非常方便，同时该MP4还内置几个小游戏，闲时也可以玩玩 ：

电路板

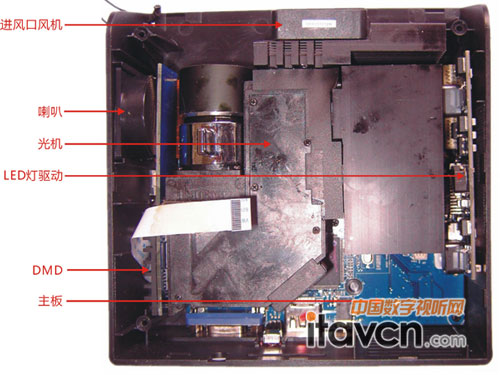

电路板放在低部、侧面，看起来相当简洁，整个机器工艺控制不错；光机体积较大，占据了80%空间，看来要得到较高的亮度，目前体积还是小不下来的（包装目前LG、三星体积也大）。

 电路板

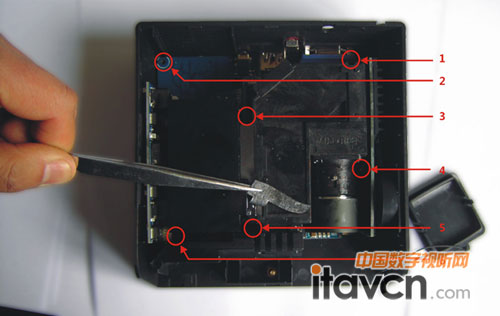

接下来我们继续向下拆，下一步将会把整个光机、电路板取出来，拆掉6个螺钉，其中5号螺钉是隐藏在PVC下面，需要撬起来才能找到该螺钉，注意几个螺钉有些规格是不一样的，取的时候一定要注意螺钉位置。

拆光机

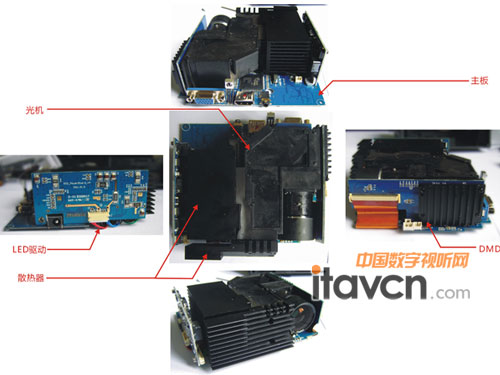

取出光机、电路板后，除了MP4板外，整个关键性的器件均在此“内胆”上，主板是上在光机上的，侧板固定在主板上的。

拆光机和电路板

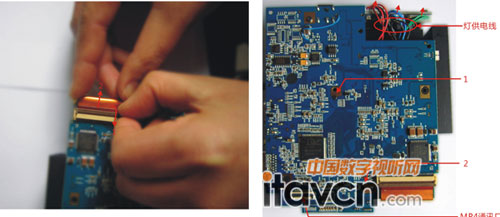

接下是拆主板：首先拆掉屏线，屏线有扣子，因此在松开压线盖时，屏线需向上抬一点才可以取下来；然后再拆掉3根灯供电线（注意位置）；最后再拆掉固定主板的2个螺钉，主板就可以取下来了。

主板

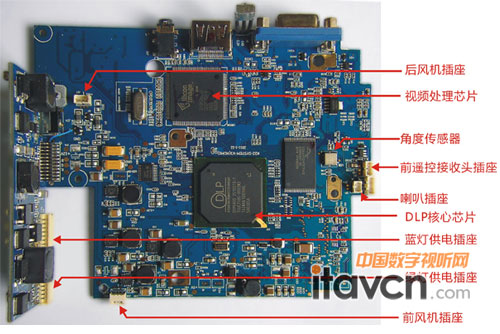

主板视频处理芯片采用Silicon image (SILICON,矽映)公司生产的芯片（矽映总部位于加州森尼维耳市，是高清内容安全传输、显示和存储的领军者），该芯片性能不错；DLP核心芯片当然是DLP公司的，这个是绑定的芯片，不能替换的；自动梯形校正的角度传感器依旧采美芯半导体的双轴角度传感器，精度不错。其余排线接口在恢复时一定要对应，否则可能会损坏机器了。

主板示意图

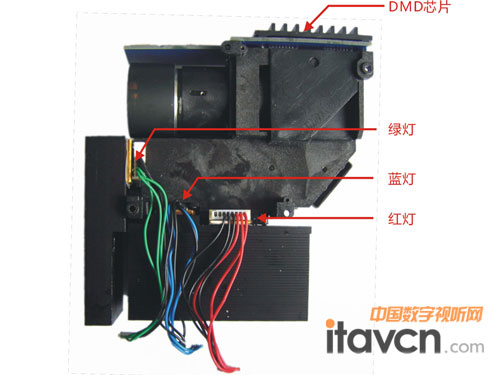

接下来我们再看下光机，光机侧面是DMD显示芯片，采用RGB三色光源，可避免DLP采用色轮的彩虹现象。

 光机

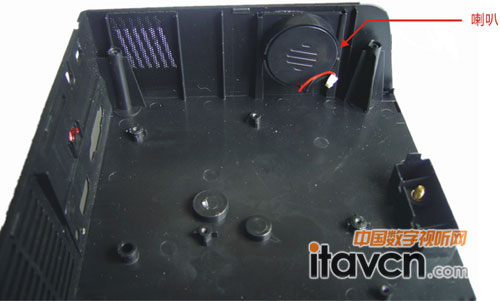

最后只剩下一个底壳了，底壳上只有一个喇叭。

底壳

拆解总结：

优点：

1.整机内部工艺较好；

2.DLP+RGB三色光源带来鲜艳的色彩、较高的对比度；

3.接口丰富，多媒体功能强大；

4.带自动梯形校正功能，方便使用；

5.采用双遥控接收，遥控接收范围大大增强；

缺点：

1.使用U盘时需要转接线，不方便；

（编辑：沐棉花）
