GQY水利业信息可视化综合管理解决方案

一、行业概述

水利作为传统行业，是国民经济的基础设施。随着国民经济的迅猛发展，水利工程在国民经济中所起的作用越来越大，甚至影响到整个社会的发展。然而随着经济发展，环境污染越来越严重，气候变化异常，洪涝灾害、干旱缺水、水环境污染三大水利问题已经严重制约着国民经济和社会发展。尤其是2011年全国各大城市都面临了前所未有的特大暴雨袭击，如2011年6月9日武汉、2011年6月23日北京、2011年7月3日成都、2011年7月14日天津的特大暴雨，均给人民的生命财产安全带来了不可估量的损失。

目前，国家提出了建设“数字水利”的目标，全面实施水利行业信息化建设。防汛抗洪工作逐步从被动抗洪向主动防汛转变。为进一步提高防汛抗洪决策的有效性和可靠性，实施多媒体融合应急通信系统建设，将语音通信、视频监控、水文监控等系统整合为统一的信息可视化综合管理平台，可及时对可能或正在发生的汛情、险情、灾情进行动态监视，随时了解现场情况，以便采取相应的预防和补救措施确保水利设施安全运行。对领导决策和减少洪水灾害，缓解城市的防洪压力，保障人民生命财产的安全具有重要作用。

GQY一直专注于为水利行业提供高稳定、高画质、高接入的信息可视化综合管理平台，实现中国水利信息化建设防汛抗洪的科学指挥，水资源统一管理和优化配置，提高水资源利用效率，提高防汛抗洪决策的有效性和可靠性。

二、水利行业可视化需求现状及整体解决方案

随着“数字水利”时代的到来，信息化、可视化、网络化将是水利行业发展的必然趋势。如何将水利行业信息化资源充分整合与利用，以地理信息系统GIS为平台，以信息采集系统为基础，以通讯设备及计算机网络为纽带，实现水利业务信息的可视化，为综合决策支持和调度监控提供可靠的依据和最佳的平台，成为大屏厂家激烈角逐的焦点。

目前，水利信息化建设已经全面发展，是集信息搜集、传递、显示、处理于一体的高科技综合性系统工程。整套信息化建设业务系统种类繁多，主要由两部分组成：首先是水情测报系统、防汛指挥系统、水利闸站群监控系统、办公自动化系统和水利行政管理及业务职能相关的各种信息服务系统，建立一套具有非常明确用户目标的、实用高效的管理信息系统（MIS），其次是查询和辅助决策系统。

GQY数字拼接大屏显示系统，拥有丰富的信号接口（RGB、模拟视频、网络），能够全面智能整合所有业务系统的各类信号；拥有最先进的分布式图像处理器，能够快速调取不同地区不同业务的网络信号，并将其高速、快捷、准确、集中、清晰地展示出来。

因此，整套系统能够完全集合前端的数据采集系统（每日的气象、水情、雨情、工情、灾情等数据）和视频采集系统（如重要流域与河段、重点水库水位、库区全貌、大坝枢纽等重点部位），在GIS上叠加显示城市行政区域、水库、河流、供水工程、闸坝渠道、观测设施、通讯设施状况，进行快速、实时、多层次、全方位的立体展示。实现了整个网络的控制、状态、警报管理和故障诊断的显示。

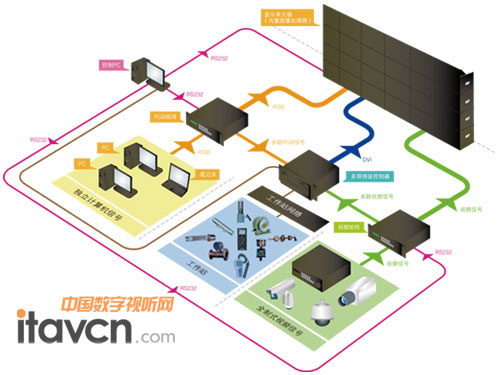

水利行业可视化需求现状及整体解决方案

三、水利行业GIS地理信息系统解决方案

地理信息系统（GIS）在水利信息化中起到了至关重要的作用，尤其是在防洪减灾、水资源管理、水土保持和水利水电工程建设和管理等方面。利用GIS的空间数据管理能力，空间数据处理能力和空间分析能力为各类应用模型提供数据，优化模型参数，使防汛信息以及决策方案可视化表示，在现代水利防洪减灾方面提供决策支持系统；同时利用GIS的历史数据管理和实时数据的动态加载功能，信息的空间与属性双向查询功能，空间数据的叠加与综合处理在现代水利水资源管理和水土保持方面提供的空间决策支持系统。

GQY数字拼接大屏显示系统，在显示GIS地图能力上遥遥领先，颇具优势。

GIS系统上屏显示传统解决方案：

方式一是GIS电子地图运行在桌面电脑上，然后将桌面电脑信号投上大屏幕拼接墙上显示，大屏上的分辨率与桌面电脑的分辨率相同，只是显示面积放大，无法在显示更大面积的同时显示更多“元数据”；

方式二是将GIS电子地图运行在传统的拼接控制器上，因为拼接控制器可以输出与大屏幕拼接墙相等的分辨率，这样地图细节也可以显示出来，但由于拼接控制器，本身的CPU或GPU能力较差，在启动和刷新地图时较慢，电子地图“元数据”较多的情况下，处理较慢。同时过多的计算处理要求，还会影响到拼接控制器本身的信号输入、输出能力。

方式三：图像数据快速获取技术通过将超高分辨率图像分割成若干个宽为m像素、高为n像素的小的图像块，预先存储到存储服务器，然后向存储服务器请求图像数据。该技术利用网络进行传输，严重限制了GIS整体刷新能力，同时对GIS与大屏幕显示系统二次开发难度大，开发周期长。虽然采用了智能预读等技术，但更新速度慢。

GQY独创先进的GIS系统上屏显示解决方案：

GQY数字拼接大屏显示系统，无缝集成用户的各种GIS操作平台。当GIS系统在用户电脑上进行显示时，可以通过网络接入到多屏处理器（IPW-T、IPW-S、IPW6000等系列）高速传输到数字大屏上实时高清显示。作为数字大屏的控制PC，安装了自主研发的大屏应用管理软件，能够同时连接用户电脑与多屏处理器，并将GIS系统实时抓取到控制PC上进行显示；软件预览管理功能更能够有效保证大屏系统显示数据的准确性；并采用局部放大功能将GIS系统的局部无限放大回传到指挥中心操作人员的电脑上进行操作管理，大大方便了各操作人员的控制管理。

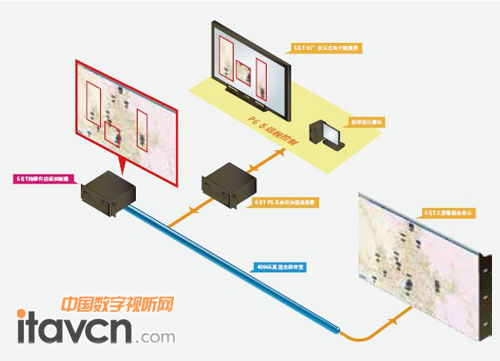

GQY独创先进的GIS系统上屏显示解决方案

GQY的整套GIS可视化显示系统，在具备先进管理功能的同时，也具备了其它厂家无法媲美的优势：

与其它应用系统有效兼容，互不影响。应用系统的操作软件与拼接屏的应用管理软件只需互相开放接口，就能有效实现相互控制与管理，大大方便了用户的日常管理，也保障了各方的长期发展合作关系。

整套系统通过网络互相连通，实现整体联动机制。避免增加不必要的设备与线缆，为用户大大节省了使用成本，并减少了维护量。

由于系统具备强大的兼容性及可扩展功能，也有利于各应用系统的不断升级改进，方便专业公司能够有效帮助用户实现新的功能。

四、信息可视化综合管理平台在吉林水利信息化建设中的应用

为了进一步提升水利、水电管理水平，切实做好对水利、水电的监管并更好的服务于本地经济发展以及民生需求，整合与利用现有的信息资源，建设以GIS（地理信息系统）为平台，信息采集系统为基础，通讯设备及计算机网络为纽带，数据库系统为核心，决策支持和调度监控为目标的综合信息系统成为吉林水利的首要任务。

而如何全面智能整合各种信号，并将其高速、快捷、准确的接收并清晰的展示出来，针对吉林省山洪灾害防治县级监测预警系统对大屏系统的需求特点，GQY公司精心设计了一套技术先进、功能完善、性能稳定、安全可靠、操作方便、扩展方便、性价比高的定制化大屏显示系统解决方案，至此覆盖吉林全省共26个地市的水利信息化建设项目均采用GQY公司的可视化综合管理平台，更是完成了北京水利局、宁波水利局、太湖流域管理局、上海水利、天津水利、成都都江堰水电站等数十个项目。

吉林省山洪灾害防治监测预警系统大屏幕显示系统由GQY 超高分辨率DLP显示单元、多屏拼接控制器、控制软件系统及其它辅件构成，集当今先进的信号切换技术、网络技术、集中控制技术等综合显示应用于一体，是集中控制显示系统最完善、最有效的应用。

全数字接口显示

投影机配置国际标准DVI数字接口，可直接输入前端图像处理设备输出的数字RGB信号，整个信号处理、传输、显示过程完全实现数字化，显示高清晰度、高质量的数字图像。

在投影机配置有国际标准DVI数字接口的同时，GQY选用的多屏拼接控制器也同样具有DVI数字接口，并采用专业的DVI线缆完成处理器与投影单元的连接，使图像整个传输过程完成了全数字化。使大屏幕系统在整个信号的传输、处理、显示过程中取消了传统的 A/D-D/A转换环节，真正实现全数字化信号流程，从而在根本上消除了信号传输环节中失真、噪声、杂波等因素的影响，在大屏上显示高度清晰、色彩鲜艳、画面逼真、无噪点、无抖动的数字图像，各类信号图像窗口的显示速度更快捷，实时性更强。

GIS地理信息系统接入

当GIS系统在用户电脑上进行显示时，可以通过网络将GIS系统接入到多屏处理器，把水利防汛抗旱业务中的各种信息与反映空间位置的图形信息有机的结合在一起。为监控和决策人员提供了表现力丰富的三维地图。通过大屏幕监控巡查人员、抢险车辆的实时位置，准确定位并统一调度资源，为防洪抗险争取了宝贵的时间。

同时，大屏幕显示系统能直接显示本地或基于网络的视频图像信号，实现远程监控，获取第一手资料。

信号智能综合处理

整个大屏幕显示系统作为一个没有分隔的虚拟屏，对所开的窗口不受物理拼缝的限制。可对多路输入信号（包括机算机、网络和视频）的画面进行任意灵活开窗显示，完成多画面、多层次叠加，任意缩放、移动和漫游等功能。

通过控制器显示的视频图像窗口、RGB/DVI窗口和网络窗口都可以同时显示，并能任意缩放、同屏、多路分屏、分区、整屏和跨屏混合显示，这些窗口之间可以、覆盖，相互不受影响，完全动态实时，无延迟、无丢帧、无白窗。

系统采用多通道的处理方式，使系统整体性能更加可靠。具有视频信号和计算机信号的直通显示功能。

GQY公司为吉林省山洪灾害防治监测预警系统量身打造的大屏幕显示系统不仅让吉林水利局得到了令人满意的国际水平的稳定品质和监控性能，所提供的功能、安装、服务于一体的整套国际化水准的解决方案，更是进一步提高了吉林水利局的硬件水平。

公司简介

GQY―（http://www.gqy.com.cn/）专业视讯领域的开拓者、领先者，全球领先的可视化信息系统解决方案专家，深交所上市企业(股票代码：300076)；成立于1992年，第一家推出了可视化大屏拼接显示系统-----大屏幕背投组合显示系统。

公司创建二十年来，一直坚持以振兴民族工业为己任，以科技创新为发展动力，坚持“市场创新、技术创新、服务创新”，不断加大研发投入力度，已经成为中国大屏幕领域集产品研发、系统集成、市场销售和售后服务为一体的高新技术企业。

2011年，GQY集团的新型科技园区在杭州湾开发区落成，该园区坐落在浙江省杭州湾跨海大桥南岸，占地面积约20万平方米，成为行业内规格最高、设施一流的世界级生产研发基地。

作为中国大屏幕行业的开拓者、先行者和市场培育者，GQY可视化显示系统已在超过2000项大型工程中成功使用，涉及公安、军队、交通、能源、城管、应急、电力、水利等数十个领域。通过这些工程不但提升了技术，也积累了丰富的经验，从而可以持续不断地为可视化信息系统提供最先进的解决方案和最尖端的可视化技术。

GQY 秉承“为您创造优质”的服务理念，已在全国二十多个城市分别设立办事处及服务机构，并设立了行业拓展部为各个行业提供最专业的服务，构建完全本地化实时响应的专业服务网络；产品市场占有率一直国内领先，成为当之无愧的行业领跑者，并创造了一系列具有划时代意义的标志工程。网址：www.gqy.com.cn
