弧形拼接 NEC铸造物联网视频墙案例

【中国数字视听网讯】近期，百年品牌NEC以其高端工程液晶显示器承接了某一线城市大型物联网大屏幕拼接项目。该项目采用84台NEC55寸超窄边LED背光显示器X551UN，按照12（列）×7（行）的方式以2.5°的弧度排列，构成长达14591mm、高达4805mm并带有弧度的液晶拼接视频墙。

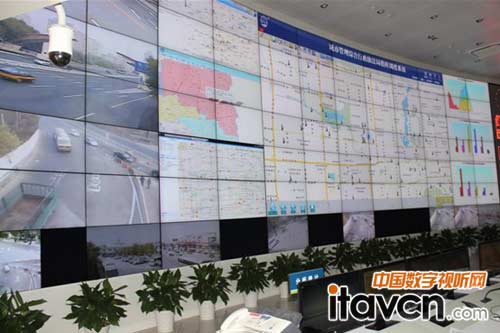

NECX551UN超窄边显示器12×7大规模拼接

业内较常见的液晶拼接墙大部分为中规中矩的方形拼接，或同一平面或者相同角度下的异形拼接。由于液晶显示器的外观与结构限制，弧形拼接长期以来对整个显示行业来说都是一个挑战，这种拼接方式对结构设计和配件制作的要求都远远高于普通方形拼接。经过现场勘查和深入沟通后，客户选择了NEC旗下的“匀拼”系列X551UN显示器，其丰富的接口和强大灵活的自拼接功能，确保了整个视频墙弧形拼接达到“无缝感”的完美视觉效果。

物联网应用的大屏幕要求显示器7*24连续工作，在能耗、热量控制方面要求也极为苛刻。NEC“匀拼”系列拼接墙显示器均采用LED背光，一方面画面亮度更趋一致，另一方面也降低了背光能耗；“匀拼”系列显示器内部电子电路专业设计，实现超低能耗和优异的热量控制；此外，“匀拼”系列显示器在过热保护方面设计出众：智能三级热保护系统以及邮件报警系统等工程特性最终赢得了客户的一致好评。

NECX551UN视频墙构建实时城市信号监控系统

在该物联网项目的安装方面NEC采用了弧度为2.5°的落地拼接架和落地结构加厚钢管，每平米负重约700斤，具备平整度可调节功能，便于后期的维护，完美实现了整体结构的固定。并且，通过在显示器上方安装制冷排风装置，保证了制冷排风与安装位置附近的其他设施不发生冲突，形成良好的空气循环通道，让显示器的散热更为及时有效。此外，为保证信号长距离传输时信号无损，接入大屏的所有信号均来自中控机房，而将光纤设备作为主要传输介质，也进一步保障各路信号的无损传输。

此次的方案对弧形拼接、整体稳定性和显示效果都有着相当精密的要求，NEC凭借其优秀的显示器产品和专业的技术水平，能够全方位、多角度的满足客户的需求，成功将其品牌形象镌刻在了用户心中。

（编辑：daisy）
