某检查院部署ATER可视化呈现会议系统

【中国数字视听网讯】“科技强检”体现了检查院对电子信息系统的重视，旨在实际应用中发挥规范执法行为、提高办案质量和效率、强化内部监督的重要作用，带动检查机关信息化和保密工作整体发展。如何构建一个敏捷互联，实现人与信息、数据的快速交互，可提高分析、研判及决策效率的智慧会议系统，成为当下检查院需要思考解决的问题。湖北某检查院成功部署ATER可视化智慧呈现会议系统，完成智慧蜕变，旧貌换新颜，实现多路信号一键调用显示和多台设备一键操作控制，使得系统既能支持复杂交互需求，又能降低使用及维护难度。

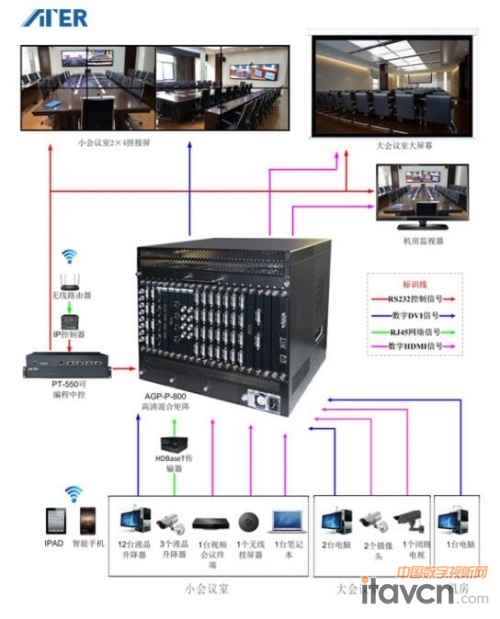

系统结构组成

可视化智慧呈现会议系统集成了湖北某检查院的大会议室、小会议室、远程会议室和机房，轻松将分散的电脑、摄像机、会议终端和无线投屏器等设备信号统一接入高清混合矩阵，实现高清图像信号一键切换到各区域的显示或录播设备上，能够实时共享信息，支持多样化灵活呈现，便利智慧交互。

● 大会议室：注重超大画面高清演示，保证处于任意位置的观众都能清晰观看，防止因观看距离影响信息传达。此处有2台电脑、2个摄像机和1个闭路电视的信号接入矩阵，有2路信号从矩阵接出并在大屏幕上高清呈现。

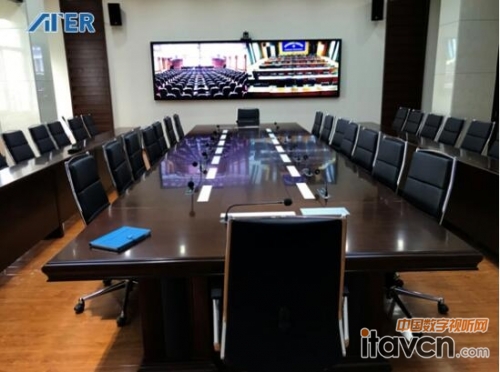

● 小会议室：注重演示、对比、分析、研判和辅助决策等交互功能，适于小组形式的高效率研讨会议。此处有16台液晶升降器、3个摄像机、1个视频会议终端(含3路信号)、1台笔记本和一个无线投屏器，共有24路信号接入矩阵。有13路信号从矩阵接出，包括2路输出到视频会议终端，2路输出到录播器，8路输出到2×4拼接屏，1路输出到音频处理器。

● 远程会议室：为其它检查院的会议室，通过1台视频会议终端与该检查院互联互通，形成系统有机组成部分。

● 机房：集中管理各类信号处理设备，注重设备正常稳定运行和便于检查维护。此处用于放置高清混合矩阵和智能控制器，并有1台监视器用于观察会议室设备运行情况。

系统应用简介

AGP-P-800高清混合矩阵可支持29进16出信号任意切换调用，并在大屏幕、显示器、2×4拼接屏和监视器上任意显示，可实现重点信号的放大及多路信号同步对比呈现，满足复杂的可视化交互需求。同时，采用中央控制器PT-550及IP控制器IP-450，让用户能通过智能终端灵活实现对信号和显示模式地一键切换，以及对各接入设备开关机、液晶升降器升降、调音地一键控制，满足更人性化控制需求。当然，采用HDBaseT传输器HB-10，既解决了高清信号长距稳定传输问题，也优化了布线，保持会议室的整洁。作为系统核心环节的矩阵及控制器均采用纯硬件设计，运行高效稳定，大大降低维护难度。

系统操作举例

首先，登录IP-450 控制界面，一键打开系统电源，控制升降器上升，打开拼接屏的显示模式选择界面(具有全屏、2分屏、4分屏和8分屏等模式)。然后，确定即将召开哪种会议，如开视频会议，选择拼接屏模式为左右2分屏，左边显示远端画面，右边显示本地摄像头;如开本地会议，则把会议室的左、右摄像机切到拼接屏上显示，或者把液晶升降器、电脑或笔记本等设备信号切上拼接屏观看。最后，根据会议活动需求，将话筒或电脑音频信号切换到音箱，完成音量的调节。在使用过程中，如需调整拼接屏显示模式，可重新设置IP-450 控制界面，必要时可给高清混合矩阵追加支持更复杂功能的板卡。

系统主要产品简介

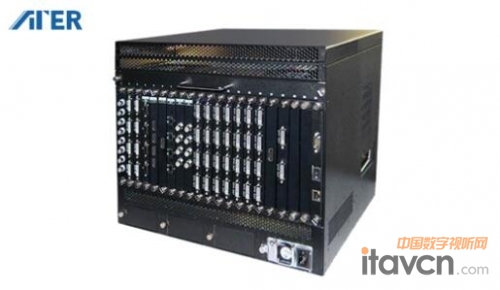

● 高清混合矩阵AGP-P-800

采用纯硬件插卡式设计，支持多达36进36出，可根据工程实际需求任意选配VGA/DVI/HDMI/Video/YPbPr/SDI/CAT/HDBaseT/Fiber/DualLink 4K/HDMI 4K/Audio/IP等信号板卡,支持超高清信号并兼容几乎所有常见信号类型及分辨率，不仅可以实现无缝无黑屏切换显示，还可以实现多屏拼接、四画面分割、图像旋转、虚拟平台、巡循、信号预览等功能。

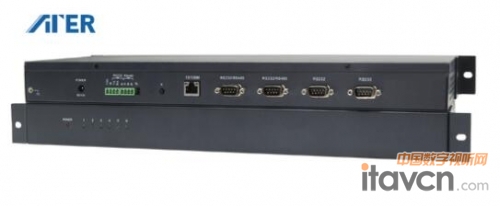

● 中央控制器PT-550

PT-550采用纯硬件FPGA架构，可与外接控制设备和被控设备之间形成双向控制功能，可实现多控制系统备份功能，同时可以通过双向控制接口实现与其他型号的控制设备或者相同型号设备的扩展，自带网络控制接口、RS232控制接口、RS485控制接口，支持AT-LINK控制协议，可以通过网络接口、RS232控制口、RS485控制口进行多级控制扩展，使维护和升级更加方便快捷。

● IP控制器IP-450

IP-450内嵌控制软件，控制平台无需安装任何软件，只需要用终端浏览器即可进行控制，可以通过智能手机、IPAD等智能终端进行控制，可配套其他智能中控PT-750/PT-550等中控进行系统扩展升级。IP-450内置多种控制协议，包括TCP/IP控制协议、RS232控制协议、RS485控制协议，只要有以上控制协议的设备都可以通过IP-450进行智能化界面的控制。
