【数字视听网讯】经常会有客户询问关于MXA系列产品的交换机选择的问题，今天Shure以官方说明文档为参考，挑选出较为适合的交换机产品，Shure系统集成市场开拓经理曹维嘉，带大家一起探讨这个问题。

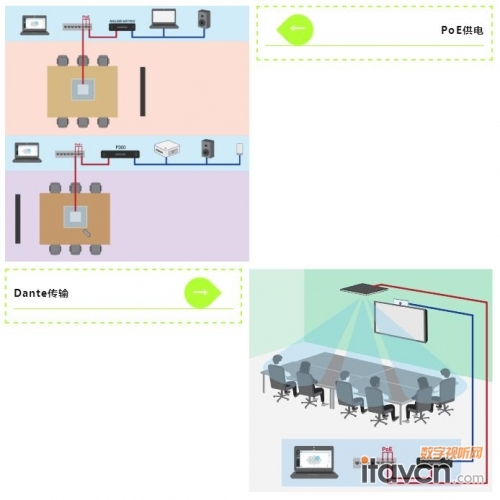

交换机需要满足的2个条件

首先是PoE供电的需求

其次是Dante传输网络数据的需求

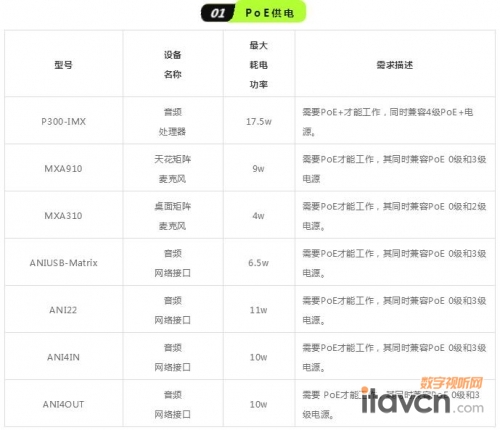

以上表格中的设备是MXA系列产品中，需要PoE供电的设备列表，所有信息来自Shure官方说明书①。

大家可以看到，对于供电的需求，有各种不同描述，分别有PoE 0级，2级，3级以及PoE+的4级，对于这些不同的分级，具体代表的是什么含义呢?

对于PoE供电来说，IEEE协会于2003年6月批准了802. 3af 标准，明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统及无线LAN接入点等设备供电方式进行了规定。

在IEEE802.3AF标准下，POE的系统构成，一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。

由于IEEE802.3af的规范，受电设备(PD)上的PoE功耗被限制为12.95W，2009年发布了IEEE802.3at，受电设备PD可以最大到29.95W，PSE将为其提供30W以上的直流电源。

因此，在挑选交换机PoE功能的时候，可以根据对应的MXA设备的耗电功率，选择支持对应功率的交换机即可!

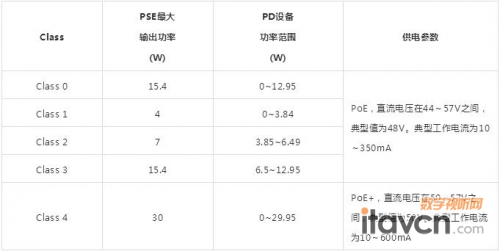

不同的供电分级，可以参考以上表格②。

Dante网络传输

以下内容取自于audinate官网③

网络中通道数较低(<32)时，可以使用100Mbps 交换机，只要它支持适当的QoS，并且QoS处于活动状态。不建议也不支持使用没有QoS的100Mbps交换机。

对于32通道或更多通道的情况，千兆交换机必不可少。 在拥有100Mbps设备的网络中使用Dante时，需要QoS。 网络上的千兆交换机若与Dante以外的其它服务共享数据，也建议使用QoS。

Dante利用标准的网络语音(VoIP) 服务质量 (QoS) 交换机功能，将时钟同步和音频流量优先于其它网络流量。各种低价的以太网交换机和企业级以太网交换机均提供VoIP QoS功能。所有具有以下功能的交换机均应适合用于Dante：

用于交换机间连接的千兆端口;

具有 4 个队列的服务质量 (QoS);

严格优先级的 Diffserv (DSCP) QoS;

还建议使用托管交换机，以提供有关每个网络链路操作的详细信息：端口速度、错误计数器，使用的带宽等。

如果使用管理型交换机，请确保它们允许禁用EEE(Energy Efficient Ethernet 或者 'Green Ethernet')。确保在用于实时Dante流量的所有端口上禁用 EEE。

如果使用非管理型交换机，请不要使用支持EEE功能的以太网交换机，因为您不能在这些交换机中禁用EEE操作。

综上所述，如果需要对MXA产品选择交换机，则需要满足对应需求即可，拿MXA910来举例的话，建议满足以下需求：

千兆交换机(通道数少的情况下，百兆也可以);

支持802.3af;没有EEE功能，或EEE功能已关闭;

不要选择”带有节能以太网的不兼容、非托管交换机

列表④中的交换机提供VoIP QoS 功能(设置可以参考③)

另外如果在调试/访问设备的时候需要适用无线网络，但是大部分Wi-Fi 路由器通常支持 802.11b、802.11a/g 和/或802.11n 标准。许多路由器默认配置成允许较早的802.11b设备运行在此种网络中。

在这种配置中，这些路由器会自动将组播数据速率(有时称为“基本速率”或“管理速率”)限制为1-2Mbps，为了发挥最佳性能，建议采用不会将组播速率限制为1-2Mbps的Wi-Fi路由器。点击阅读原文，了解丰富的shure会议解决方案!

参考文件

MXA910 / P300 / MXA310 / ANIUSB / ANI22 / ANI4IN / ANI4OUT 用户手册链接：

https://www.shure.com.cn/zh-CN/support/downloads/documents

IEEE802.3af2003，链接：

https://standards.ieee.org/standard/802_3af-2003.html

IEEE802.3at 2009，链接：

https://standards.ieee.org/standard/802_3at-2009.html

网络和交换机，链接：

https://www.audinate.com/support/networks-and-switches?lang=zh-hans

带有节能以太网的不兼容、非托管交换机列表，链接：

https://assets.audinate.com/wp-content/uploads/2013/10/dante-network-blacklisted-eee-switches-audinate.pdf
