创凯电子推出全彩LED高性能图像处理器

http://www.itavcn.com 2009-11-30 来源：中国数字视听网作者：karl

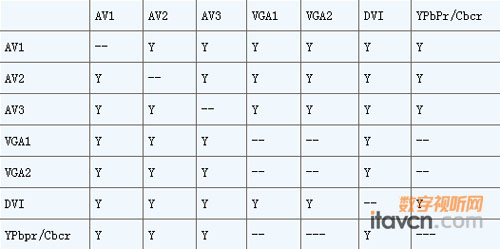

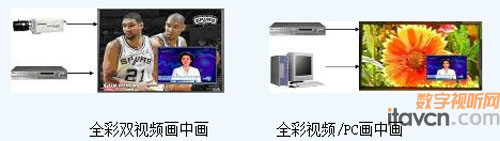

b) 画中画模式—CK4L3000支持画中画显示，可以任意选择其中的信号作为背景画面,并开窗显示,同时实时支持双路视频信号输入的显示,画中画功能支持如下表:

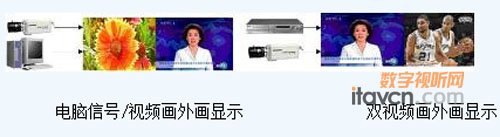

c) 画外画模式—以任意两个信号并排显示,同时输出2个信号内容到LED点阵上;

二、输入/输出信号

信号输入 ,可以选择多种不同的信号源;

a)3路CVBS输入，可选择其中2路同时显示;

b)2路VGA输入，可选择其中一路显示与其他信号组成双画面模式;

c)1路DVI输入; d)1路YPpPr/YCbcr输入;

信号输出

VGA OUT：1 路计算机模拟信号输出，可连接本地显示器用做监视； DVI OUT：1 路计算机数字信号输出，接驳 LED 发送卡;

预留了1个RJ45 网络桥接端口,可以把LED 发送卡内置，进而直接连接到 LED 显示屏幕。

三、信号控制

通讯控制信号, 采用RJ45/ RS232 IN：串行通讯控制输入口,预留串行通讯输出口，接下一级控制设备；

四、输出亮度控制或Gamma值调整

通过控制软件采用滑条灵活控制选择输出亮度或Gamma值。

五、输出图像显示模式选择;

A. 输入信号的图像被整幅压缩到 LED屏幕上显示；

B. 输入信号的图像不被压缩只局部输出;
