PEAVEY为农四师文化中心设计扩声系统

PEAVEY音响根据图纸规定的技术指标及各项功能要求，参照相关国家标准，对声学的特性指标进行了大量模拟实验和严格计算，精心设计了方案。在建声满足条件下，将会完全达到职工文化活动中心扩声系统的所有标准。

【中国数字视听网讯】农四师职工文化活动中心主要用于文艺表演、学术报告时候使用。职工文化活动中心专业音频系统是一个全面贯通设计思想的复杂系统，为了使系统的音频系统按照设计方案达到最佳效果，整个系统的设计应该从音源拾音和还音输出两个方面来考虑。从西藏武警多功能礼堂的功能和使用角度上对这两个方面的要求是进行系统设计的根本依据。

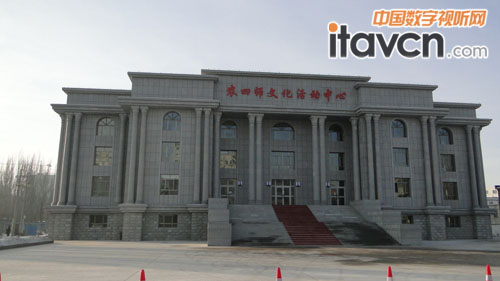

农四师职工文化活动中心

PEAVEY音响根据图纸规定的技术指标及各项功能要求，参照相关国家标准，对声学的特性指标进行了大量模拟实验和严格计算，精心设计了方案。在建声满足条件下，将会完全达到职工文化活动中心扩声系统的所有标准。

依据现有的国家标准、规范，并参照国际上通用的规范进行。基本技术依据的概念，在此为参照和等同。(包括特性参数要求标准、特性参数测量方法规范标准、电气设计规范、安装要求等)

设计方法及设计过程

①设计方法

针对职工文化活动中心扩声系统声学特性，使用计算机辅助设计软件对职工文化活动中心的声学特性指标进行辅助设计和计算，使得计算的声学特性指标更加准确。

②设计过程

声学设计规范中要求座位区的音质主要是足够声压级，语言清晰、可懂度高，其次是丰满度，厅内各处要有合适的响度和均匀度，观众区的任何位置不得出现回声和声聚焦等声学缺陷，并无来自观众厅内设备、外界环境噪声的干扰，这些指标形成室内音质设计的综合效果。

(a)语言可懂度的设计

1、系统的带度和频率响应;2、响度和信噪比、3、室内混响时间;房间体积、尺寸和场地形状;4、从聆听者到扬声器的距离;5、扬声器的因素;6、投入运行的扬声器数量;7、直达声与混响声之比;8、讲话内容的传送速率;9、听众的分辨能力。

(b)、 语言可懂度设计的原理

由于讲话覆盖频率范围为100Hz～8KHz，最大语音功率出现在250HZ和500Hz频段，在高频处迅速跌落，较低频率相应于无音，而稍高频率则为辅音，以2KHz为中心的倍频程段对可懂度影响约30%，在4KHz和1KHz分别为25%和20%，这表明延伸高频响应具有重要意义，应保证2～4KHZ的可懂度重要频段具有适当的信噪比。

(c)、语言可懂度的设计

1、 选用优质、合理的扬声器

2、 合理选用电子周边设备，对局部频段进行调整，提高2～4KHZ频段的可懂度，使得在10KHZ范围内可懂度能有效改善。

该职工文化活动中心扩声系统有一个面积约为527平米的舞台，主要用于文艺演出和报告会议的需要。根据语音对扩声系统的需求，采用2只SP 6音箱做左右主扬声器;4只PV 15M作为舞台返听音箱， 2只SP 118超低低音音箱，2只PV® 12 M做远近场扬声器。

在职工文化活动中心内，为了后场的观众区应有足够的声压级和语音清晰度，满足该建筑对声学的要求，该主扬声器就必须具备卓越的冲程，同时根据人耳对中高频段的音频较为敏感的理论，同时要求该主扬声器发出的中高频语音信号要清晰透彻。据此PEAVEY音响设计2只主音箱SP 6，为了不遮挡观众的视线，把它放置在舞台口两边，负责对整个大厅的主扩声。PEAVEY的SP6系列专为剧场、音乐厅、多功能厅、体育馆等大型高档场所设计。SP6音箱采用独特的音响技术及高档元器件，在大功率时具有极低的压缩和失真。它的最大声压级可以达到136dB，因此即使在房间的最后场都能达到100dB以上的声压级。完全满足在进行文艺演出对大动态音频信号的需求，确保了整个大厅的声、像问题。

由于观众厅较宽，两SP 6主扩声音箱的声场覆盖范围有限，靠近中部的声场相对薄弱，PEAVEY音响设计2只PV 12M做远近场扬声器，吊挂在舞台沿上空，各距舞台中间位置2米处，吊挂于8米的高度，由于PV 12M的指向性为90°×40°，经过计算直达声压能够涵盖中后场，增大直达声与反射声之比，同时增强声音的中高音部分、声场的结像力以及聆听者感受的声音空间宽阔性。这使音箱有了更好的表现力，使声音更加清晰、层次鲜明，无拖延滞后之感。

在舞台方面，由于大厅的舞台527多平米，设计4只PV 15M做舞台返听，均匀平放在舞台的边沿处，是为了让演员和艺术家在舞台表演的时候，能够很清楚的听到自己的音频信号，也可以根据所听到的音频信号更好的调节自己的状态，增强表演信心。

由于以上设计，语言和音乐的频率都集中在中频部分，声音很干净清脆，但是缺乏活力和饱满度，因此设计了2只SP 118做超低音扬声器，放置在舞台口下沿的地面上，来弥补音频这个缺陷，同时满足在播放动感音乐时需要的大动态音频。此外在活动大厅播放电影的时候，低频分量重的声音常被用来渲染环境气氛，制造现场感。如果影院系统缺少了能重放气壮山河的最精彩的低频信息，那么就不能亲身感受大型电影院的气氛，也没有那种身临其境的真实感。

功放配置上PEAVEY音响选择了PEAVEY PV和CS系列功率放大器，它们具有出色的音频设备，而且还扩展到调音台、处理器及麦克风。同时涵盖了双声道，内置转向压缩驱动器, 独家的DDT压缩和反削波保护，使PEAVEY 功率放大器在专业音响界中最具有性价比。

调音台：

PEAVEY音响在设计中采用的是美国著名的PEAVEY 32FX调音台。

FX系列调音台采用新的，PEAVEY独有高级技术加强原音重现的效果和专业录音效果，包含消音的MIC前置放大器，可以产生很高的增益却只有很低的噪音和失真。4路监听发送，位于推子前，EQ后(内部线路可以实现EQ前发送);另有2路推子后效果发送。

调音台包含双DSP处理器，可以将多样的效果同时通过auX5/6分配给任一通道。每个效果窗口可以一并连接3个处理器。

数字输出处理部分包含反馈抑制器，双5段参数均衡或双27段图示均衡，数码延时和动态处理。数码分频器用于单声道2分频或主/副低音喇叭工作。

双USB接口，可直接接电脑或记忆条。调音台内置MP3压缩器，可录制节目，现场排练，演讲等;直接连到USB记忆条，无需多余的硬件就可以在电脑里接受到电子版的声音。

数字输出处理部分包含反馈抑制器，双5段参数均衡或双27段图示均衡，数码延时和动态处理。数码分频器用于单声道2分频或主/副低音喇叭工作。

双USB接口，可直接接电脑或记忆条。调音台内置MP3压缩器，可录制节目，现场排练，演讲等;直接连到USB记忆条，无需多余的硬件就可以在电脑里接受到电子版的声音。

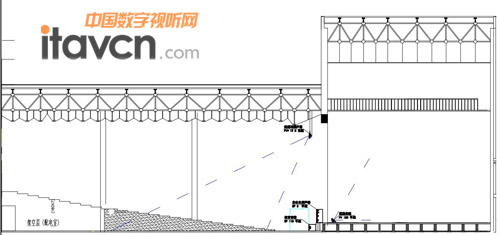

音响剖面布置设计图纸：
