辽宁盘锦体育中心扩声系统应用详解

【中国数字视听网讯】我国第十二届全运会将于2013年8月31日-9月12日在辽宁举行。作为“十二运”承办赛事主体馆之一，盘锦市体育中心的音频扩声系统已于今年3月竣工，总建筑面积逾13万平方米，可同时容纳观众46327人。“十二运”期间，综合馆将承办青年男子排球比赛，体育场将承办青年女子足球比赛。体育中心由体育场、综合馆、游泳馆、网球馆“一场三馆”和商业展示综合体组成。市体育中心“一场三馆”依水而立，红色建筑体鲜艳，美得大气，极具视觉冲击力。

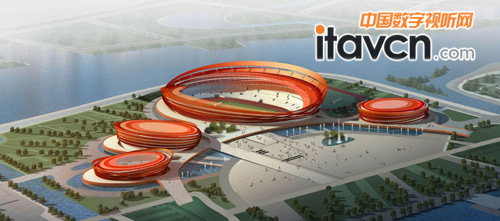

盘锦市体育中心

盘锦体育中心体育场和综合馆使用了来自德国的HK Audio CADIS线阵列扬声器。整个扩声系统采用分散式的扩声方式，在综合馆和体育场的马道上，分别分散布置了8组和14组CADIS线阵列扬声器组，每组6只全频扬声器CAD 208和2只无源低频扬声器CAD 115 Sub，均匀地覆盖体育场和综合馆的观众席。全频音箱CAD 208的箱体工艺考究，主要材料是聚酰胺，并由玻璃纤维加强，且外层的防水、防紫外线材料更增强了音箱的机械和声学特性；此外，该扬声器采用了BEM技术，其共振板保证了部件的最佳声学耦合，减小失真；高音号角的扩散角度是100°×15°，所以几只单元就可以极佳的覆盖水平和垂直区域。无源低频扬声器CAD 115 Sub内置1个15寸钕磁铁扬声器，可有力补偿CAD 208单元的低频部分；扬声器配有吊装部件，可以安装在中频阵列单元上作吊装。CADIS系列扬声器箱体具有防水、防腐、防紫外线等特性，并达到了IP44防护等级，非常适合户外安装以及湿度大的场所，其吊装配件也达到了德国户外吊装标准。

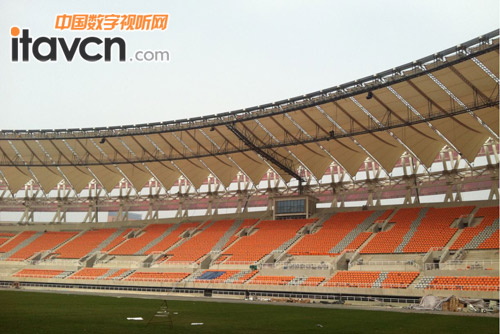

盘锦体育中心体育场

此外，体育场和综合馆分别配置了12只和4只场地扩声扬声器，均选用的HK Audio VORTIS系列的防水版产品，该系列扬声器内置不对称号筒，在垂直覆盖55°恒定的状态下水平覆盖角度自上而下由60°向90°逐渐打开，具有极大的产品优势：

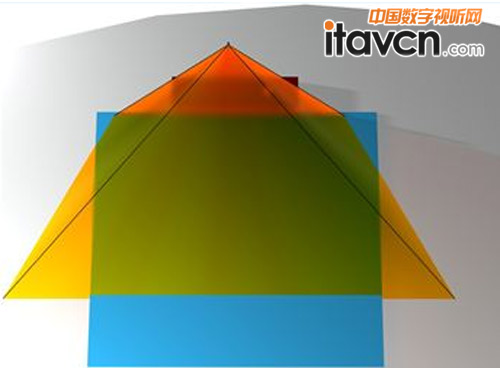

音区图

如上图，蓝色区域是听音区，扬声器安装在中置位置，橘红色区域为直达声区域。若使用普通的90°×55°扬声器，可发现听音区内被直达声覆盖范围为梯形区域，靠近扬声器一侧角落没有直达声覆盖，而中间区域的直达声范围则大大超过听音区。这样会使直达声辐射到两侧墙面形成近次反射声，会极大影响厅堂或声场扩声效果，形成反馈。

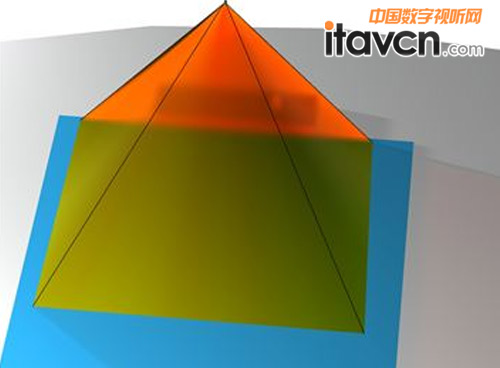

音区图

如上图，蓝色区域是听音区，扬声器安装在中置位置，橘红色区域为直达声区域。若使用HK Audio的VORTIS系列60°-90°×55°扬声器，可以发现听音区内被直达声覆盖范围近似为矩形区域，直达声均匀覆盖在蓝色听音区内，-6dB区域在前后场内位置均衡。保证听音区内可以听到直达声的声音，极大提高厅堂的语言清晰度，可懂度。

因此，根据网球馆和游泳馆的实际情况，我们同样选择了HK Audio的VORTIS系列产品均匀的覆盖观众席和场地，既保证了整体扩声的声压级，还获得优良的语言清晰度和可懂度。

而音频信号方面我们采用的是数字的处理方式，将所有会议系统设备、各种拾音话筒设备以及各种音源设备连接到调音台相应输出通道上，然后通过数字音频媒体处理系统对音频信号的传输、分频等进行处理，最后由后级功放和扬声器扩声系统进行放大输出，为此我们选用的BSS的BLU-100数字音频处理器及BLU-BOB2输入/输出扩展设备。

BLU-100数字音频处理系统是由一台专用于信号分配的数字音频处理器，带有12路话筒/线路输入，8路独立的混音输出。内置大量的音频信号处理模块和信号路由分配选择功能，可满足大多数音频处理的应用需求。处理器内部的系统搭建和设置可以通过安装在PC机上的软件完成。由BSS专利设计的BLU-LINK音频网络可实现多台型号或同一型号的处理器、扩展设备组成音频网络传输，实现多台本地或远程的音频信号传输和控制，两台BLU-LINK设备可实现不借助辅助传输设备达到100米的网线传输距离，而利用光纤设备可延长至1公里以外。BLU-100可以通过软件、专用控制面板、RS-232控制系统和众多的选购线控配件控制。

作为业内公认的顶级功放设备，CROWN功率放大器也将为整个系统提供极佳的音质及无可比拟的可靠性，其以工作稳定、推动力强劲而享誉业界。CROWN功率放大器内置了数字信号处理系统、远程监控系统及双通道功率放大系统三大部分，技术上采用最先进的电子电路及最新的功放技术，设计上采用了最高标准的放大电路，保证放大器稳定地工作并提供强劲的驱动力，声音品质饱满清透。拥有直流保护、热保护、削波限副、甚高频保护、交流保护等多种保护电路，在高达20%的电源电压摆动范围内能够长期稳定的工作。

香港卓新集团为盘锦市体育中心场馆提供了多套设计方案，且根据现场的实际使用需求进行产品演示并确定最终的设计方案，配备的众多国际知名专业品牌的扩声系统设备，保证各个场馆扩声的音质及整个系统的稳定运行。在“十二运”正式开幕前，盘锦体育中心举行了测试赛以检验场馆的扩声效果、建设等各方面的情况，测试赛上整个扩声系统表现完美，得到了盘锦市市领导、总承包方等多方的肯定。
