巧用扬声器指向性规避不良的声学环境

【中国数字视听网讯】近日，以TASSO（迪素音响）为核心的音响系统应用在北京顺义牛栏山第一中学多功能体育馆内，顺利完成了安装、调试、验收，为今年9月的新生入学和军训提供了优良的室内活动场所。

北京市顺义牛栏山第一中学体育馆

一、项目简介

北京市顺义牛栏山第一中学（简称牛栏山一中）建于1950年，时属河北省的顺义县人民政府选用明代古刹元圣宫为校址，创办河北省顺义县初级中学，1951年更名为河北省顺义县第一中学，1958顺义县划入北京市，学校更名为北京市顺义县牛栏山中学，1963年牛栏山中学被确定为北京市市属重点中学。1978年更名为顺义县牛栏山第一中学，再次定为北京市重点中学。

体育馆活动面积按两个篮球场规模设计，设四面活动看台。屋顶采用桁架型钢结构，西周全部采用玻璃幕墙，建声条件不良。

二、校内体育馆的使用功能特点

2.1.多功能，使用率高

校内的体育馆往往是校内最大的无柱、最大、最高的室内空间，因此使用功能较多，除举办体育比赛外，还兼备风雨球场、大型集会、大型文娱活动等。

2.2.建造投资小，建筑设施充分利用

相对专业性的体育馆，校内体育馆投资规模较小，造成建筑设施相对简化。兼顾节能的要求往往在侧墙设计大面积的透光玻璃幕墙，这对声学处理而言是巨大难题。

2.3.功能分区不固定

专业体育馆的功能分区相对明确，观众区、比赛区、休息区等都有明显的划分。而校内体育馆由于需要充分利用资源，在功能分区的划分上往往采用灵活变通的做法。以本项目为例，馆内的四面看台都是活动的，可按需要增加观众区面积或者增大活动场地面积。

综上所述，音响系统在设计时应当充分考虑校内体育馆的使用功能特点，并提出综合的解决方案。

三、音响系统设计

3.1.扩声方案选定

经过数次论证推敲，TASSO选定一套综合最优方案提供给业主单位，并获得一致认可。方案提出数点，在满足使用功能、指标规范的同时，尽可能克服一系列声学环境不良带来的负面影响：

1)馆内采用分散式扩声；

2)看台区扬声器采用线阵列扬声器系统；

3)各分区扬声器在安装的时候“扬长避短”，调整到最佳覆盖范围；

4)扬声器采用分区独立控制；

分散扩声的方式可充分利用到每只（组）扬声器的混响半径，在供声服务区内提高直达声的比率。选用线阵列扬声器系统，可进一步提高整个扬声器组的Q值，对增强清晰度有直接的效果。由于线阵列具有比较窄的垂直覆盖范围，在扬声器组对准供声服务区的时候相对准确和简单。扬声器组在安装时刻意回避指向侧墙，充分利用场内最佳的“吸声体”——人作为声学处理手段，避免无效声能过多往侧向和竖向发散。全部扬声器均按照功能区做分组独立控制，由于本音响系统基本只能依靠“人”作为吸声手段，而“吸声体”离开后不但不能起到吸声作用，反而导致声学指标的负面影响，因此在对音响系统操控时可对“无人区”内扬声器随时单独处理音量甚至关闭。

3.2.产品选型

扬声器全部采用TASSO KF210双10寸线阵列扬声器系统，并辅以适量的与全频线阵系统配套使用的KF215B低频扬声器用于扩展系统的重放下限。

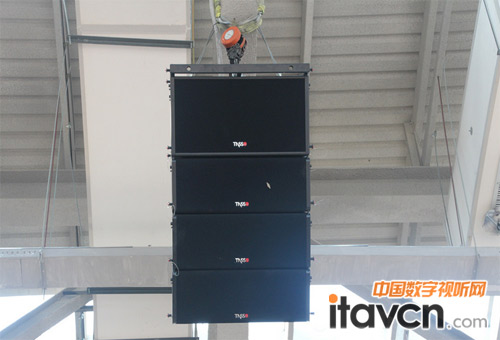

迪素线阵扬声器

功率放大器、DSP处理、外置均衡器等一系列电子信号设备均采用TASSO的系统，在保持品牌一致性，音质和电气性能匹配良好。

3.3.机房处理

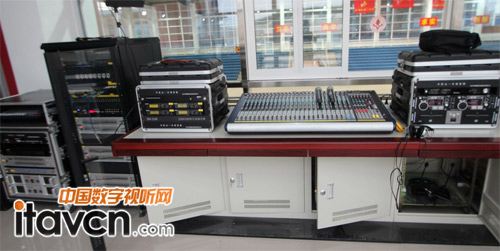

体育馆内设计专业的机房

体育馆内设计专业的机房，机房布局按照TASSO工程师提供的设计方案进行建造。机房内功能分区明确，整洁。

四、系统调试及测试

经过数月的施工，系统内各设备安装、连线到位后进行了严谨的系统调试工作。工程师分别对系统传输电平平衡、声场均衡、扬声器位置复调等进行了反复的调整。当系统进入综合最佳状态后进行了自检测试，各项体育馆音响系统的技术指标均满足现行规范体育馆音响系统二级指标要求和当初的设计要求，主观评价上也取得校方组织的验收组一致好评。
