EV新XLD系列扬声器系统落户林肯体育馆

【中国数字视听网讯】林肯体育馆的AV设计标准来自达拉斯WJHW视听咨询公司的凯文·戴（Kevin Day）,根据这一标准，体育馆的招标书更倾向于单一一家公司提供的集成解决方案。经过对项目投标书的评估，体育馆的专业音响设备最终选择了电声Electro-Voice（EV）品牌的线列阵扬声器系统及其配备的三声道XLD281扬声器系统。另外，EV的母公司博世公司为体育馆安装了安保和检票系统。

EV新XLD系列扬声器系统落户林肯体育馆

今天的扩声设备行业里，所谓的专业音响，可能是一些相互独立的设备，也可能是一个集成在一起的整体系统，当中的每个组件之间都能实现无缝连接与互动。显然后者的性能和灵活性更胜一筹，要找到这样的系统，即便在顶尖供货商的产品中，也具有挑战性。

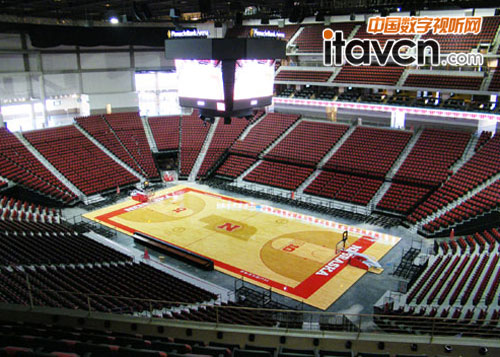

内布拉斯加州林肯市的电器承包公司（ECCO）的克里斯·沙瓦努（Chris Chavanu）也感受到了这样的挑战。他正在为林肯市全新的体育馆Pinnacle Bank Arena寻找一套适合其要求的扩声设备，该体育馆可容纳15147名观众，是内布拉斯加州大学男子和女子篮球队的主场。

沙瓦努是ECCO在这个项目的设计助理和安装总监，他说：“十年前还没有为大型竞技场设计的集成系统，现在我们知道已经有这样的技术了。所以当我们发布招标书求购外挂卫星式音箱的线阵列扬声器系统时，我们只想面对一个供货来源，它不仅能提供扬声器系统，还要有数字信号处理系统、功放和放大监视系统。也就是信号传输、集成、系统支持与服务等需求，我们只与一家公司打交道即可。”

招标过程中有6家业内领先的专业音响品牌提交了投标书。“大部分我们都不予考虑了，”沙瓦努说，“因为只有两家公司能够提供全集成系统并完全符合设计指导原则。”

最终Electro-Voice的投标得以胜出，这归功于该公司在林肯市当地就有生产线和服务机构，特别适合我们。他们的销售经理林·巴克（Lin Buck）与技术支持工程师Stu Schatz、George Georgallis和Chris Aeilts一道，同ECCO承包公司和WJHW资讯公司紧密合作，从设计阶段开始就指导整个安装工程，直到最后胜利完工。

XLD系列扬声器是核心部分。

该系统的核心部分是6组XLD281扬声器阵列，每组8台扬声器系统，分布在中央计分板的四周。该型扬声器系统的覆盖范围达到120度，用两组扬声器系统各自面对场馆的两个宽度面，即可全覆盖。另外4组扬声器系统分别安装在四角，调整角度后，使每个长度面都能各自被两组扬声器系统覆盖。

“XLD系列扬声器系统在远距离音响覆盖方面表现出色，”沙瓦努说，“它们具有我们需要的高定向性、高输出和高清晰度。其性能和价值自然优于同样大小的其他品牌产品。”

扬声器系统由12台每声道2000瓦功率的巡演级TG5系列功放驱动。沙瓦努说道：“巡演级功放在业内属于性能最好的功放，它们非常稳定，输出功率和效能都很高，音效出色。”

每台TG5功放都配置有EV公司最新一代选配型RCM-28遥控数字信号处理模块。RCM-28是为TG系列功放设计的双通道数字信号处理及控制模块，它支持博世公司的OMNEO媒体网络架构，在此架构下Dante音频网络和OCA操控网平台可以整合在一起。

安装了RCM-28模块的功放可以整合到OMNEO网络架构中，在标准以太网环境中操作，而且还可以与任何厂家生产的Dante和OCA兼容产品进行交互操作。凭借RCM-28，网络、音频信号和系统参数等都可以通过IRIS-Net软件进行远距离监控。

“RCM-28准对XLD系列设计了FIR滤波器，”沙瓦努说，“它让我们能够把功放和体育场的AV网络连接起来，进行监控和数字信号处理，所有这些都在一个以太网当中运行。”

同时与AV网络连接的还有5部NetMax N8000数字矩阵式控制器，负责在系统中发送音频信号。沙瓦努认为NetMax是一个相当不错的数字信号处理平台。“这是一项成熟的技术，它能与TG功放完全整合，支持Dante和CobraNet，确实很不错。”

在扬声器列阵的位置旁边还有12台XCS312三倍12英寸心形线式低音音箱。这些低音炮每三个一组悬挂在4个挂件上，由总共8台CP3000S功放提供动力。

沙瓦努认为相比传统的低音炮与主列阵一体设计，心形线特征的设计和独立的装配相结合，可以提高低频音效的指向性。

“这种设计可以让低音炮正前方有更大的音量输出，因此我们可以给观众席传递更多的震撼，减少对地面和天花板的低频输出。”

球场是由全频扬声器来覆盖的，具体地说是EVH1152型双声道同轴内置喇叭，覆盖范围60×60。

其余的EVH1152型扬声器系统，有60 x 40和90 x 40的，都用作卫星扬声器系统在延迟环带上覆盖场馆的上层坐席。算起来一共有34台EVH1152型扬声器系统，由19台CPS2.12型功放驱动。

“1152型扬声器系统能够维持音频指向性低至400赫兹，”沙瓦努说，“这对于内置喇叭的扬声器系统来说太不寻常了。此类扬声器系统大多只能指向性低至1500赫兹左右。”

EVID系列扩音器覆盖外围区域。

除了主场地的音响覆盖以外，其他公共区域，如大厅、站台层和出租摊位等的音响覆盖也选择了电声公司的产品。大概200台该公司的EVID扩音器组成了分布式扩音系统，由两台CPS4.5功放驱动。

没有篮球比赛的时候，这里经常会举办毕业典礼、展销会、音乐会、马戏杂技表演等活动，还有联合国发起的青年曲棍球比赛。老式学校体育馆都很大，是那种方方正正，回音问题很严重的空间。沙瓦努认为WJHW公司的卓越设计使空间和音响系统有机结合，提供了强大的音响效果和高清晰度。

“WJHW公司不但进行了空间声学设计，而且还对音响系统进行了规划，”沙瓦努说，“性能要求完全达标，客户告诉我，他们不但对演讲的清晰度和EV系统的高输出功率感到满意，而且赞赏我们没有过分加大音量就达到了这一目标。在竞技场馆中实现了高声压级和高清晰度，就实现了客户满意。”
