【中国数字视听网讯】重要场合,关键时刻,如何确保LED显示屏系统万无一失?
理论上,单一图像处理通道,故障率低于1/100,远不能确保万无一失。而采用备份图像处理通道,则故障率低于(1/100)×(1/100) = 1/10000 (万分之一)!
唯奥视讯LVP609 特别的同步备份功能,为实现LED 显示系统的图像处理通道的备份处理提供了强大支持!
一、系统备份原理框图
LVP609 --- LED视频处理同步备份

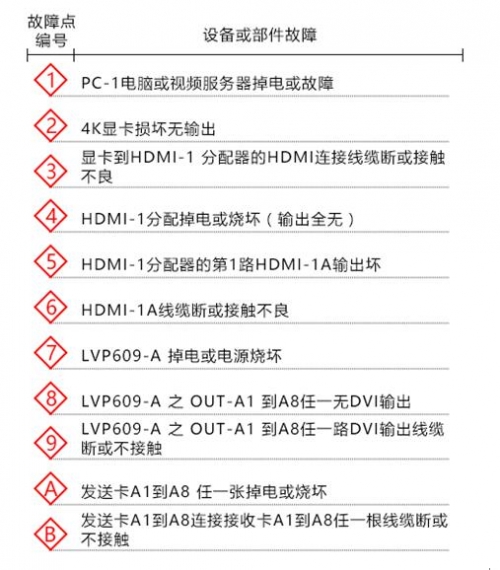

表1: 主处理通道设备或部件故障点
二、系统备份
三、LVP609实现同步备份的关键功能
1、 LVP609支持Genlock 同步锁定功能
主处理LVP609输出Genlock 帧同步信号,作为备份LVP609的外同步信号。由此,两台LVP609则以相同的帧节拍同步采集、处理和输出视频图像,所以两台LVP609的所有输出视频都完全帧同步。
1、 LVP609 支持2路HDMI2.0 输入
两路HDMI2.0接口,支持最高4K2K/60Hz的超高清格式。由此,我们可以把HDMI-1作为主信号源,而把HDMI-2作为备份信号源
1、 LVP609的RS-232串口通讯控制为级联环接方式
由此,我们可以设置主处理LVP609为主控设备,而备份LVP609为从控设备。主控LVP609可以通过RS-232命令设置和控制从控LVP609,比如发命令给从控LVP609,让从控LVP609切换选择视频输入信号为HDMI-2B
(编辑:daisy)
