【数字视听网讯】2022年冬奥会举办项目有冰上项目和雪上项目，对于场地的要求也不相同，所以不同的项目分布在不同的赛区进行比赛。赛事场馆分成3个赛区进行，分别是北京赛区、延庆赛区和张家口赛区。其中张家口赛区是大部分雪上项目的举办地，一共产生了51枚金牌。除了云顶滑雪公园，张家口赛区另外的三个竞赛场馆都建设在古杨树山谷之中，分别是国家跳台滑雪中心、国家越野滑雪中心和国家冬季两项中心，统称为古杨树场馆群。

其中国家冬季两项中心承办冬奥会、冬残奥会冬季两项的比赛，赛道总长8.7公里，沿山体自然地形而建，分为竞赛主赛道、残奥坐姿赛道及训练赛道等;国家跳台滑雪中心承担北京冬奥会跳台滑雪、北欧两项的比赛，这是我国首座符合国际标准的跳台滑雪场地;国家越野滑雪中心承担北京冬奥会越野滑雪和北欧两项的比赛，赛道总长9.7公里，分为东侧山谷的竞赛赛道和南侧山谷的训练赛道。

itc作为国产民族品牌参与并实施了本次冬奥会张家口赛区古杨树场馆群的音视频建设，主要建设了12个场景的音视频系统：ZBT-冬季两项、Press Conference Room(新闻发布厅)、Press Mixzone(新闻混合厅)、Team Captains Meeting Room(队长会)、ZCC-越野、Press Conference Room (场馆媒体中心)、Press Mixzone(混合采访区)、Team Captains Meeting Room(领队)、ZSJ-跳台、Press Conference Room (场馆媒体中心)、ZSJ-Press Mixzone(混合采访区)、Team Captains Meeting Room领队会议室。以下将针对itc品牌在此次冬奥会古杨树场馆群赛场区域建设中对赛场扩声系统的设计理念和实景应用方案进行讲解，主要从定制方案建设、国家冬季两项中心赛场扩声建设、国家跳台滑雪中心赛场扩声建设、国家越野滑雪中心赛场扩声建设四个方面进行阐述。

冬奥会赛场扩声方案定制

2022年冬奥会举办项目在冰上项目和雪上项目系列赛事期间，itc扩声方案以其优异的声压级、良好的语言清晰度、均匀的声场，以及宽频带的还原特性效果使现场专家、运动员、观众印象深刻，受到各方一致称赞。

本次冬奥会，张家口赛区古杨树场馆群主要承接了冬季两项和北欧两项的赛事，itc在全力保障赛事运行的过程中也收获了宝贵的经验和荣誉。在项目之初也曾遇到许多问题，例如张家口赛事场馆几乎所有的观众席看台都处于裸露的户外场地，顶层没有任何遮挡，属于纯露天扩声场所。同时由于冬季奥运会比赛时的天气气候原因，现场气温一度达到零下二十多度，对音响设备的抗寒考验，以及大风天气对音箱传声的影响，增加了声音传输过程中的衰减，itc综合考虑各产品系列优势，进行多次模拟场景测试实验，最终采用了最大声压级额定/峰值达到132dB/138dB、抗干扰强、耐寒耐热材质的LA系列音箱作为主扩声音箱。

同时现场声场环境多为厚雪层和钢筋水泥建筑物，缺少声学材料装配，对声音的影响更加直接，因此在音箱的布点过程中要尽量增加直达声能量，尽量靠近听音区域，减少声音到达观众区域过程中的声衰减现象。

另外，冬奥赛场与常规体育场馆的最大不同之处在于，为使得赛场难度规范标准达到国际赛场的标准，赛场场地多为斜坡、山地区域，观众席多是临时场地，现场大多数观众区没有钢架结构进行悬挂安装，itc 针对冬奥赛场地形特别定制了音箱支撑支架，既要保证现场扩声时的安全稳固，又要保证后期拆卸移动的灵活性。

同时针对赛场场地扩声的声压级要求，itc严格遵守《厅堂、体育场馆扩声系统设计规范》(GB/T 28049-2011)和JGJ/T+131-2012+《体育场馆声学设计及测量规程》等相关标准，结合现场恶劣的天气环境，重视各项技术参数指标的测试，通过反复调试以求达到最优效果值。

现场反复调后的数据最高持续声压级不少于104.9dB;主要观众区域的声场分布的不均匀度应为宽频带±8dB和4kHz1/3倍频程±8dB;在任何座位听到的来自多个扬声器的延时差不超过50ms，声音信号之间的声压差应不超过10dB。

清晰度C50为-0.49接近非常好的范围，清晰度损失率实现平均不超过10%Alcons、0.59STI等指标。

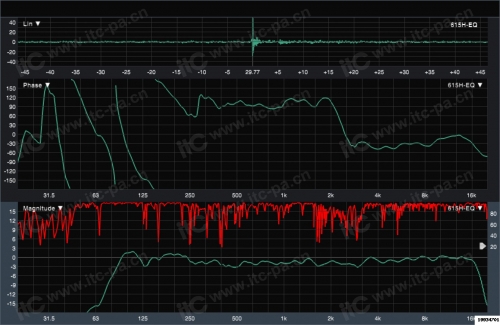

扬声器系统的频率响应为 45Hz～12.5kHz，±4dB;扩声系统应有较高的传声增益，125～4 000Hz平均不小于-10dB，没有明显的声反馈。声音覆盖的区域内频率响应特性良好，以125～4 000Hz平均声压级为3dB，在此频带内允许±4dB的变化(1/3 倍频程测量)。

频响参数经过调校之后，曲线比较平坦，声音还原度较高。

国家冬季两项中心赛场扩声建设

国家冬季两项中心是承办冬季两项的11个小项比赛的重要场所，同时也是冬残奥会赛承办冬季两项和越野滑雪的38个小项比赛的场所。作为一个新建的雪上赛事场馆，国家冬季两项中心由场馆赛场部分、场院区及技术楼共同组成。本次赛场扩声建设主要集中在场馆赛场部分的场地区域、奥林匹克和残奥大家庭看台区域、与技术楼结合的固定看台区域以及流动看台区域。本次赛场扩声建设需要满足看台区域声音的完美覆盖和场地区域的指令发送扩声，同时具备机动扩声方案，满足冬季两项或者跳台区域扩声需要。

itc在做ZBT-冬季两项现场的扩声设计时，结合现场实际勘测情况和具体赛事需求，结合以往赛事经验，针对冬季两项中心赛场区域共采用了70只LA系列线阵阵列模块根据现场环境分散式布局作为主要扩声方案。LA系列线阵扩声系统优势在于采用钕磁高频、低频驱动器，投射距离远，灵敏度高，穿透力强，采用耐磨、防水聚脲喷漆，体积小，质量轻，便于移动，是大型户外扩声的硬核产品。同时采用10只TW系列人声表现突出的高端户外防水全频扩声音箱作为辅助模块。

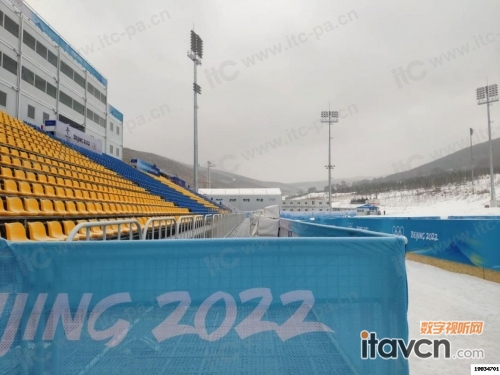

在技术楼观众看台区域设置了12串LA系列专业防水线阵，每串4只全频阵列模块，各模块可调节0—14度覆盖范围，保证整个观众区域声音的完美覆盖，同时精准的能量覆盖控制，不会让多余的能量投射到比赛区域影响运动员的专注度。

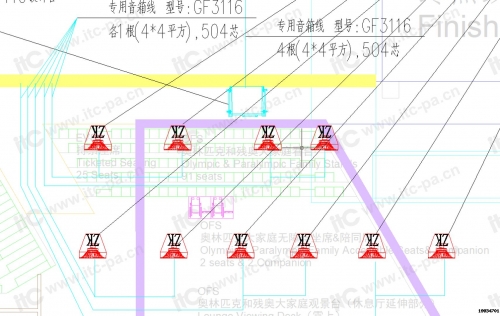

在奥林匹克和残奥大家庭看台区采用10只TW系列全频扩声音箱作为此区域补充扩声，均安装在看台栏杆上，这样设计既不会遮挡观众观看比赛，又补充了该区域观众听取主持人解说比赛的音频声量，让整个赛场观众区域的声场覆盖更加均匀。

场地区域采用2串LA系列6+1(由6只全频线阵模块+1只低音线阵模块组成)专业防水线阵来满足出发区域扩声需求，使得运动员能够清晰听到主持人发出的比赛开始命令;同时设计了2串LA系列专业防水线阵，每串4只全频线阵模块，组装成灵活的可移动模式，满足移动观众看台或者跳台区域的临时扩声需求。采用专业的EASE声场模拟分析设计，计算全区域音箱传输声音覆盖范围，结合声音传输衰减数值，精准定位每一串音箱的安装位置和角度，确保各区域频响曲线一致，最大程度保证场地区域和观众区域的完美听音，为观众带来震撼的现场体验。

国家跳台滑雪中心赛场扩声建设

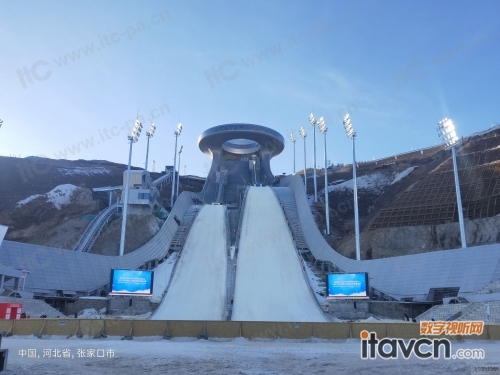

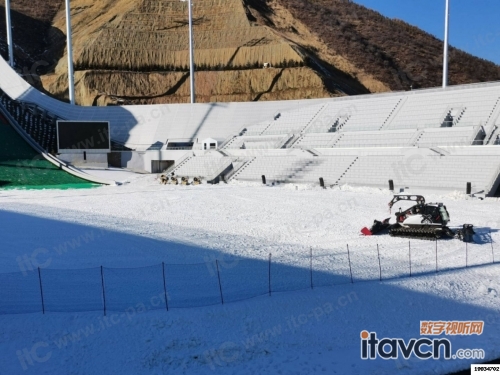

北欧两项比赛在张家口赛区的国家跳台滑雪中心和国家越野滑雪中心进行。国家跳台滑雪中心是我国首个跳台滑雪场地，以其S形曲线形似中国传统文化符号“如意”的形象，被称为“雪如意”。场地由山上顶峰俱乐部、山下看台区和二者之间的竞赛区组成，设置坐席 4850 个、站席 5000个，其中顶峰俱乐部设有三个主要楼层即标准跳台出发层、大跳台出发层、观光及会议功能楼层。本次赛场扩声建设主要覆盖观众坐席、跳台、大屏两侧区域。

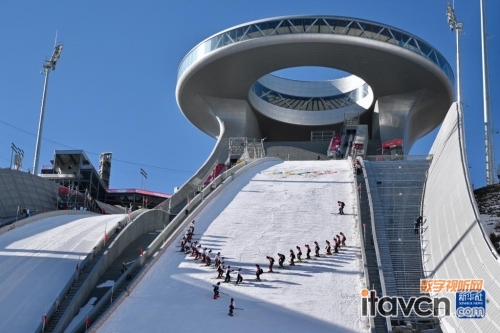

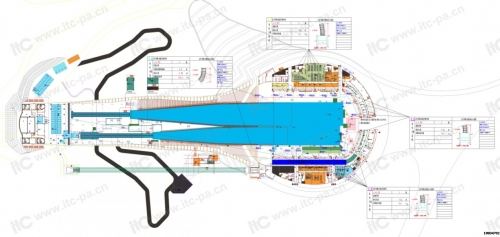

针对ZSJ-跳台现场扩声，itc采用98只LA系列线阵阵列模块组成扩声方案。从国家跳台滑雪中心场馆设计上来看，主体建筑设计灵感来自中国传统饰物“如意”，从跳台环形顶端，再到剖面线形和底部看台，与“如意”的S形曲线完美契合，被称为“雪如意”，既体现了体育建筑的动感，又凸显了中国文化元素，主要场所由顶峰俱乐部、出发区、滑道区、看台区组成。山下看台围绕比赛场地呈半包围形状：主要分为南侧观众席、媒体记者席、评论员席，北侧和东侧看台观众席。

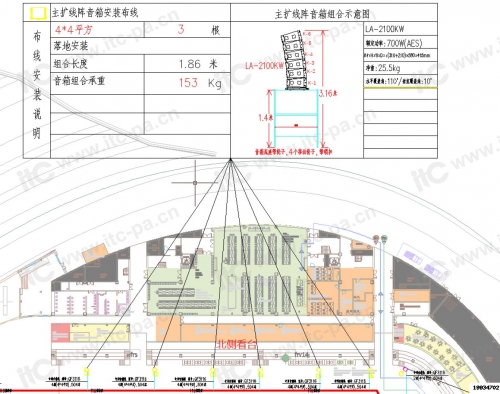

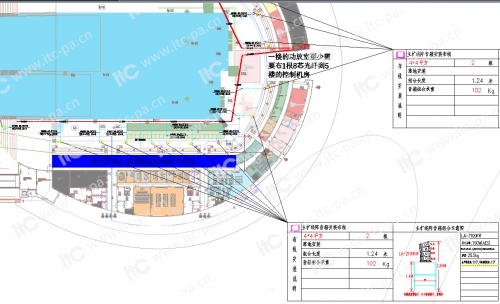

原定根据看台容量，整个区域采用18串线阵音响均匀分布，每串4只线阵模块的方式。但是后期现场北侧看台额外增加了较原看台面积近1/2的纵深观众区域，在通过EASE软件重新修改数值，模拟现场声场分析情景下，最终设计方案采用南侧和东侧看台区域保持12串LA系列专业防水线阵均匀分布，每串4只线阵模块，在北侧6串LA系列专业防水线阵的均匀布点上，采用每串6只线阵模块的设计方案满足北侧看台观众席的听音需求。
