力卡电子助力保康县中等职业技术学校

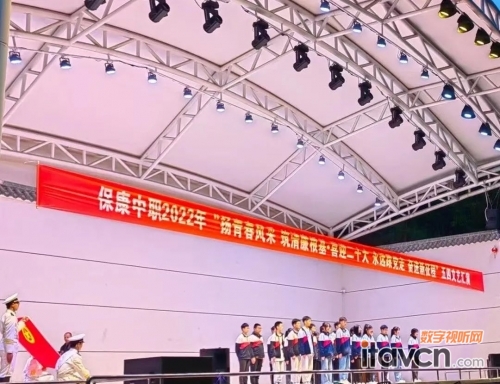

五四运动是中国历史上伟大的反帝国主义和反封建主义的爱国运动，保康县中等职业技术学校决定使用文艺汇演的方式来发扬五四精神。

难点

本次汇演的场地是比较宽的露天舞台，演出环境复杂，舞台部分地方甚至有无线信号较弱的区域。为了确保无线信号的稳定传输需选用的技术成熟的无线麦克风产品，保证汇演的精彩不中断;同时保康县中等职业技术学校坐落于荆山腹地四面八方被群山怀抱，湿气较重和气温低是对电子设备质量要求较高。

解决方案

经过力卡工程团队与校方领导多次商讨决定采用ER-5700双通道真分集无线麦克风系统为主要扩声设备。具有FM超外差式接收保证话筒与接收机的稳定的音频传输为整场汇演保驾护航;其中内置的多频段互通功能支持E、I、J、K多频段的接收机在不同的频段互用无线麦克风，在参演人数较多时只需增加麦克风即可，方便了工作人员添加灵活麦克风。

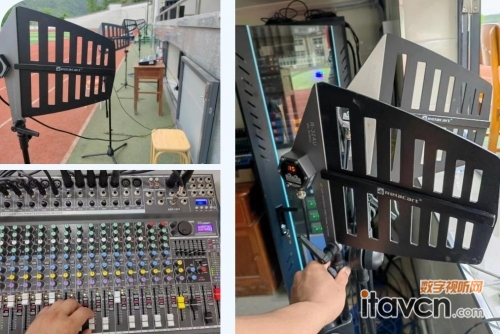

为了应对舞台部分区域存在信号传输盲区和山区里恶劣的环境，决定使用R-32AU全频天线和R-14D天线分配器来对舞台进行全面信号覆盖。传统的天线面对雨雪等恶劣天气有可能会出现生锈和使用寿命减短等多种情况，并且在射频环境干扰严重的区域可能会影响，而R-32AU宽频指向性天线采用了结实耐用的金属打造具有一定的防水和侵蚀功能，能够户外恶劣天气中持续为演出提供信号扩大功能，并利用心形指向性的前端灵敏度高，后方弱和线性单一指向的原理可以有效抑制后方的干扰信号。

以2组32AU全频天线每组120度°角(指向角度为左右120°;上下180°)经过R-12S天线集线器并联到R-14D天线分配器组成天放系统(R-12S天线集线器可以将1个射频信号分成2个或者2个射频信号合成1个;注：射频增益会有一定的衰减)。

系统应用方案连接图

系统组成

本次汇演方案使用了共7套ER-5700双通道真分集无线麦克风系统，其中4套连接R-14D天线分配器为主舞台使用，其余为评委席使用和后备。选用5支UD-2桌面式无线麦克风给评委席使用;4支EH-38手持麦克风和4个ET-50腰包发射器给主持人与参加演出的师生使用，搭配2组R-32AU宽频指向性天线通过每组一个R-12S天线集线器进行互联，随后连接至1台R-14D天线分配器组成全程演出所需的无线麦克风设备。

结语

本次五四青年节文艺汇演成功闭幕，ER-5700双通道真分集无线麦克风系统的灵活的通用性和可靠的品质让校方领导赞不绝口，同时也认可了力卡团队的专业性。

（编辑：daisy）
