提升液晶电视LED背光性能的新趋势

随着成本和功率效率推动新系统架构的发展和克服设计挑战，业内大尺寸液晶电视的背光正不断从冷阴极荧光灯(CCFL)过渡到白光LED。液晶电视设计人员在LED背光方面所面临的主要挑战就是如何在系统设计复杂性、元件成本和功率转换效率之间取得平衡。液晶电视LED背光的总系统效率受到几个因素的影响。新型LED背光驱动IC正力求解决这些挑战，为液晶电视设计人员提供了切实可行的解决方案。

LED背光类型

在CCFL背光向白光LED背光转变的过程中出现了两大类白光LED背光解决方案。大多数解决方案通常属于“直下式”或“侧入式”LED背光方案。

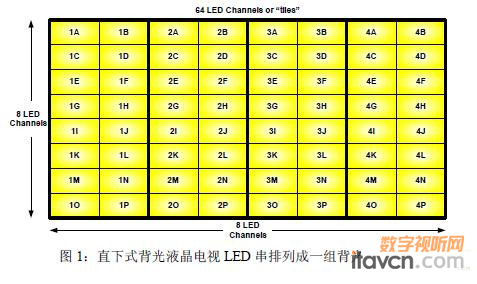

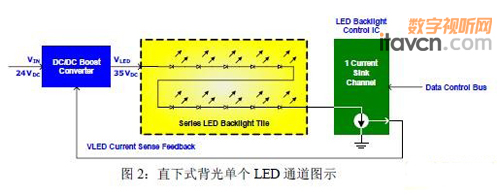

·“直下式”LED背光是指LED直接在液晶面板后方投射灯光。直下式背光系统通常由短的LED串组成，一般是排列成多个通道或“模块”的8至12组白光LED。每块液晶面板使用模块或通道的数量多达64至128个。相比原先的CCFL系统，直下式背光系统的优势在于对比度更佳，因为每个LED串或模块本身都是液晶显示屏画面的独立发光源。直下式背光系统的缺点在于较高的系统成本和控制复杂性。

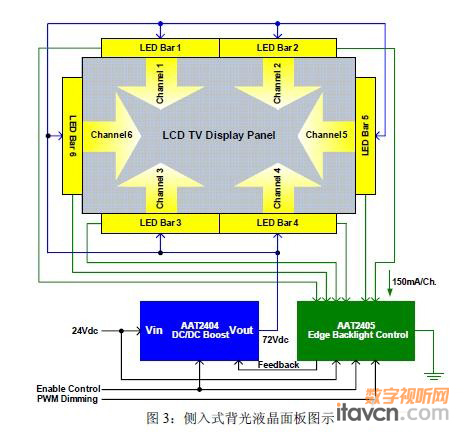

·侧入式背光系统将LED在液晶面板侧边或顶部和底部排列成较长的串或“灯条”。每根灯条的LED串可包含多达20至50组LED。侧入式背光优势在于更低的系统成本和复杂性。但由于液晶面板照射并非直入，因此对比度品质常常会与原先的CCFL系统一样。侧入式背光的一大优势在于它可用于替代几乎不能调整背光系统信号或硬件的传统CCFL。
